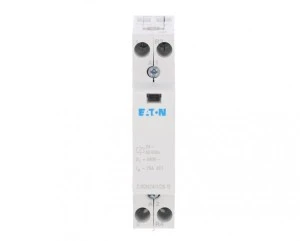

Stycznik instalacyjny Z-SCH 1MU 1Z+1R 24VAC 193888
Stycznik instalacyjny Z-SCH 1MU 1Z+1R 24VAC 193888 to modułowy element wykonawczy przeznaczony do przełączania obwodów prądu przemiennego w instalacjach budynków i maszyn. Urządzenie posiada jeden styk zwierny i jeden rozwierny oraz cewkę 24 VAC (zakres pracy 20,4–26,4 V), co czyni go odpowiednim do sterowania odbiornikami do 25 A.
Cechy techniczne
- Znamionowy prąd pracy: 25 A
- Znamionowe napięcie pracy: 400 V
- Napięcie sterowania (cewka): 24 VAC (zakres 20,4–26,4 V)
- Liczba styków: 1 zwierny (1Z) + 1 rozwierny (1R)
- Liczba modułów: 1 MU; głębokość wbudowania: 60 mm
- Stopień ochrony: IP20
- Maksymalna zdolność łączeniowa dla żarówek: 3000 W
- Rodzaj napięcia sterowania i zasilania: AC
- Suwak do obsługi manualnej: brak
- Możliwość dodatkowego wyposażenia: tak
- Znamionowe napięcie wzbudzenia: 300 V
- Kategoria użytkowania: 1
Zastosowanie produktu
- Przełączanie obwodów oświetleniowych i grzewczych w instalacjach budynków (do 3000 W dla żarówek).
- Sterowanie odbiornikami w rozdzielnicach i szafach sterowniczych przy prądzie znamionowym do 25 A.
- Element wykonawczy w systemach automatyki budynkowej i aplikacjach przemysłowych wymagających 1Z+1R w obwodach AC.
- Montaż w szafach sterowniczych — montaż elementów eksploatacyjnych oraz prowadzenie wewnętrznych obwodów prądowych należy zaplanować i wykonać zgodnie z projektem wykonawcy szafy.
