Styczniki modułowe

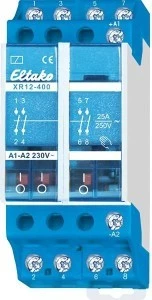

XR12-400-230V to 4-biegunowy stycznik instalacyjny z czterema zestykami zwiernymi 25 A, sterowany napięciem 230 V. Jednym sygnałem załącza równocześnie cztery obwody o prądzie do 25 A.
Najważniejsze cechy
- cztery zestyki zwierne 25 A w szerokości 2 modułów
- większy zapas dla świetlówek: 3600 VA nieskompensowanych, 1000 VA ze statecznikiem elektronicznym
- czas załączenia 100 %, moc sterowania 4 W
- obsługa ręczna i wskaźnik położenia zestyku na froncie
Dane techniczne
| Zestyki | 4 zwierne |
|---|
| Znamionowa zdolność łączeniowa | 25 A / 250 V AC, 16 A / 400 V AC |
|---|
| Przerwa zestykowa | 3 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 3600 VA / 1000 VA |
|---|
| Lampy HQL i HQI nieskompensowane | 500 W |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 12 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
Zastosowanie
Załączanie czterech obwodów jednym sygnałem 230 V, np. oświetlenia kilku stref obiektu z jednego zegara sterującego lub łącznika centralnego.
Pytania z montażu
Czy stycznik może pozostawać stale wzbudzony?
Tak, czas załączenia wynosi 100 %. Całkowita moc strat przy trwałym wzbudzeniu to 12 W, więc przy kilku stale załączonych aparatach obok siebie trzeba zapewnić wentylację.
Czy można dodać zestyk do sygnalizacji stanu?
Tak. Z lewej strony doczepia się moduł zestyku pomocniczego KM12 (1 zwierny + 1 rozwierny, 4 A / 250 V AC) o szerokości ½ modułu, bez wymiany aparatu.
