Styczniki modułowe

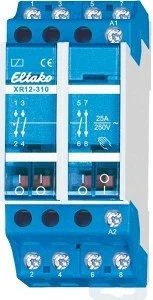

XR12-310-230 V to 4-biegunowy stycznik instalacyjny 25 A w układzie trzy zestyki zwierne i jeden rozwierny. Sygnał 230 V załącza trzy obwody i jednocześnie odłącza czwarty.
Najważniejsze cechy
- trzy zestyki zwierne i jeden rozwierny 25 A
- przerwa zestyków zwiernych 3 mm, rozwiernego 1,2 mm
- lampy HQL i HQI nieskompensowane do 500 W
- czas załączenia 100 %
- obsługa ręczna i wskaźnik położenia zestyku na froncie
Dane techniczne
| Zestyki | 3 zwierne + 1 rozwierny |
|---|
| Znamionowa zdolność łączeniowa | 25 A / 250 V AC, 16 A / 400 V AC |
|---|
| Przerwa zestykowa | 3 mm, zestyki rozwierne 1,2 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 3600 VA / 1000 VA |
|---|
| Lampy HQL i HQI nieskompensowane | 500 W |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 12 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
Zastosowanie
Układy, w których jeden sygnał 230 V ma załączyć trzy obwody o większym prądzie i równocześnie odłączyć czwarty, np. przy przełączaniu trybu pracy instalacji.
Pytania z montażu
Jak szybko reaguje zestyk?
Zwłoka zamknięcia wynosi 10–20 ms, a zwłoka otwarcia 5–15 ms. Ma to znaczenie przy blokadach wzajemnych między aparatami.
Jakie przewody podłączę do zacisków?
Jedną żyłę o przekroju do 6 mm² albo dwie żyły jednakowego przekroju do 2,5 mm². Zaciski mają wkręty z rowkiem płaskim lub krzyżowym pozidriv.
