Styczniki modułowe

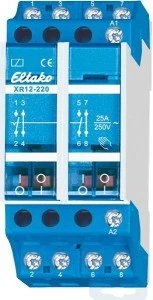

XR12-220-230V to 4-biegunowy stycznik instalacyjny z dwoma zestykami zwiernymi i dwoma rozwiernymi 25 A, sterowany napięciem 230 V. Umożliwia przełączanie między dwiema parami obwodów jednym sygnałem.
Najważniejsze cechy
- dwa zestyki zwierne i dwa rozwierne 25 A
- prąd łączeniowy DC1 przy 12/24 V DC do 12 A
- czas załączenia 100 %, moc sterowania 4 W
- możliwość doczepienia z lewej strony modułu zestyku pomocniczego KM12
- odstęp między zaciskami sterowniczymi a zestykiem powyżej 6 mm, napięcie probiercze 4000 V
Dane techniczne
| Zestyki | 2 zwierne + 2 rozwierne |
|---|
| Znamionowa zdolność łączeniowa | 25 A / 250 V AC, 16 A / 400 V AC |
|---|
| Przerwa zestykowa | 3 mm, zestyki rozwierne 1,2 mm |
|---|
| Napięcie sterownicze | 230 V (0,9–1,1 × Un) |
|---|
| Moc cewki / całkowita moc strat | 4 W / 12 W przy trwałym wzbudzeniu |
|---|
| Lampy LED 230 V / żarowe i halogenowe | do 200 W / do 2300 W |
|---|
| Świetlówki nieskompensowane / ze statecznikiem elektronicznym | 3600 VA / 1000 VA |
|---|
| Lampy HQL i HQI nieskompensowane | 500 W |
|---|
| Prąd łączeniowy DC1 12/24 V DC | 12 A |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 55 mm |
|---|
Zastosowanie
Dwubiegunowe przełączanie zasilania między dwiema grupami odbiorników o prądzie do 25 A, sterowane jednym sygnałem 230 V.
Pytania z montażu
Czy stycznik może pozostawać stale wzbudzony?
Tak, czas załączenia wynosi 100 %. Całkowita moc strat przy trwałym wzbudzeniu to 12 W, więc przy kilku stale załączonych aparatach obok siebie trzeba zapewnić wentylację.
Czy można dodać zestyk do sygnalizacji stanu?
Tak. Z lewej strony doczepia się moduł zestyku pomocniczego KM12 (1 zwierny + 1 rozwierny, 4 A / 250 V AC) o szerokości ½ modułu, bez wymiany aparatu.
