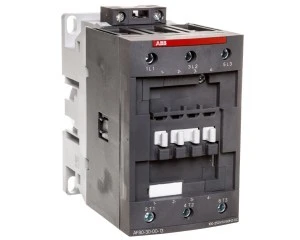

Stycznik AF80‑30‑00‑13 100‑250V AC/DC 3‑biegunowy 1SBL397001R1300

Stycznik AF80-30-00-13 100-250V AC/DC 3-biegunowy 1SBL397001R1300

Stycznik AF80-30-00-13 to trójbiegunowe urządzenie łączeniowe przeznaczone do sterowania silnikami i obwodami mocy w aplikacjach przemysłowych; cewka sterująca pracuje w zakresie 100–250 V AC/DC (50/60 Hz). Produkt znajduje zastosowanie w rozdzielnicach, układach napędowych oraz instalacjach automatyki przemysłowej.

Cechy techniczne

• Typ: stycznik mocy 3-biegunowy, oznaczenie AF80-30-00-13 (1SBL397001R1300).
• Znamionowy prąd pracy Ie przy AC-3, 400 V: 80 A.
• Znamionowa moc pracy przy AC-3, 400 V: 37 kW.
• Zakres napięcia sterowania: 100–250 V AC/DC, 50/60 Hz (sterowanie AC i DC w podanym zakresie).
• Liczba styków głównych zwiernych: 3; styków pomocniczych: 0.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Możliwość przełączania obwodów mocy do 125 A (dane użytkowe dotyczące zakresu przełączania).
• Wymiary (S × W × G): 70 × 116 × 125,5 mm; masa netto: 1,17 kg.
• Wersja modułowa: nie; konstrukcja przystosowana do pracy w warunkach przemysłowych z odpornością na wstrząsy i wibracje.

Zastosowanie

• Sterowanie silnikami trójfazowymi do 37 kW (aplikacje AC-3).
• Przełączanie obwodów mocy i elementów rozdzielnic w instalacjach przemysłowych.
• Systemy HVAC, pompy, sprężarki oraz inne napędy w instalacjach automatyki.
• Zastosowania wymagające sterowania cewką w zakresie 100–250 V AC/DC oraz modernizacje/serwis istniejących układów łączeniowych.
