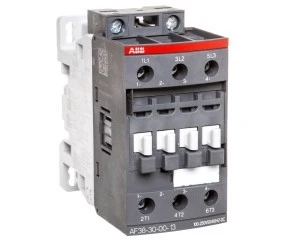

Stycznik AF38-30-00-13 100-250V50/60HZ-DC 3-biegunowy 1SBL297001R1300
Stycznik mocy 3-biegunowy przeznaczony do załączania i rozłączania obwodów silnikowych oraz obwodów mocy, ze sterowaniem w zakresie 100–250 V AC/DC (50/60 Hz). Urządzenie dedykowane do montażu na szynie DIN w rozdzielnicach przemysłowych i systemach napędowych.
Cechy techniczne
- Liczba styków głównych: 3 (zwierne, NO); styków rozwiernych: 0
- Znamionowy prąd pracy Ie (AC-3, 400 V): 38 A
- Znamionowa moc pracy przy AC-3, 400 V: 18,5 kW (ok. 25 HP)
- Zakres napięcia sterowania: 100–250 V AC 50/60 Hz oraz 100–250 V DC (AC/DC)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Montaż: szyna DIN (kompaktowa obudowa o szerokości 45 mm)
- Wymiary: szer. 45 mm × gł. 86 mm × wys. 86 mm
- Wersja modułowa: nie (kompaktowa jednostka stycznikowa)
- Brak styków pomocniczych w standardowej konfiguracji (0 zwiernych, 0 rozwiernych)
- Przystosowany do pracy w warunkach przemysłowych: odporność na wibracje i typowe warunki klimatyczne
Zastosowanie produktu
- Sterowanie silnikami asynchronicznymi w trybie AC-3 (np. pompy, wentylatory, przenośniki taśmowe)
- Panele rozdzielcze i centra sterowania napędami (MCC)
- Automatyka maszyn i urządzeń przemysłowych wymagająca załączania obwodów mocy
- Systemy HVAC oraz instalacje grzewcze i wentylacyjne
- Aplikacje przemysłowe wymagające montażu na szynie DIN i połączeń śrubowych
