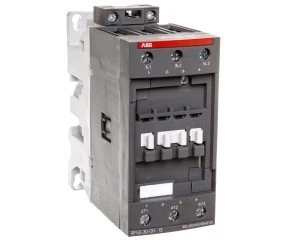

Stycznik 53A 3P 22kW 100‑250V AC/DC 0Z 0R AF52‑30‑00‑13 1SBL367001R1300

  • Indeks producenta:1SBL367001R1300
  • Indeks TIM:0004-00011-00154
Cena:

ABB jest firmą z wieloletnią tradycją. Od 25 lat koncern obecny jest także na rynku polskim, gdzie poznawała realia tu panujące i starał się spełnić oczekiwania klientów. Dziś wielu z nich wraca po kolejne artykuły, licząc, że otrzymają to, czego potrzebują.
Jednym z produktów tej firmy jest stycznik mocy, który służy załączaniu silników elektrycznych i sterowaniu zasilaniem. Trójbiegunowy produkt wyposażono również w trzy styki główne zwierne. Artykuł powyższego typu nie posiada styków pomocniczych ani rozwiernych. Urządzenie nie występuje w wersji modułowej. Instalacja przy obwodzie głównym jest możliwa za pomocą śrubek mocujących, z którymi nie będzie miał problemu nawet początkujący elektroinstalator.
Produkt jest przystosowany do pracy przy stałym oraz zmiennym napięciu sterowania, którego znamionowa wartość w obu przypadkach wynosi między 100 V a 250 V. Znamionowy prąd pracy stycznika mocy dla AC-3 i 400 V jest w tym przypadku równy 53 A. Znamionowa moc pracy przy podobnych parametrach wynosi 22 kW.

Dane techniczne

CN
85364900
Wersja modułowa
Nie
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
53
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
250
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
250
Znamionowe napięcie sterowania Us dla DC [V] do
250
Rodzaj napięcia sterowania
AC/DC
PKWiU
27.12.24.0
Znamionowa moc pracy przy AC-3, 400 V [kW]
22
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
100
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
100
Znamionowe napięcie sterowania Us dla DC [V] od
100
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe

Dane logistyczne

Ean
3471523132337
Szerokość opakowania [mm]
150
Waga z opakowaniem [kg]
1.04
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
90
Długość opakowania [mm]
155
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Stycznik 53A 3P 22kW 100-250V AC/DC 0Z 0R AF52-30-00-13 1SBL367001R1300

Stycznik AF52-30-00-13 (1SBL367001R1300) to trójfazowy kontaktor mocy przeznaczony do przełączania obciążeń w kategorii pracy AC-3. Wyposażony w cewkę sterującą 100–250 V AC/DC, stosowany w układach sterowania silnikami oraz rozdzielnicach przemysłowych.


Cechy techniczne

  • Typ: stycznik mocy, 3P (trzy bieguny główne)
  • Model: AF52-30-00-13, oznaczenie producenta 1SBL367001R1300
  • Znamionowy prąd pracy Ie (AC-3, 400 V): 53 A
  • Znamionowa moc pracy przy AC-3, 400 V: 22 kW
  • Liczba styków głównych: 3 zwierne (NO); styków pomocniczych: 0
  • Zakres napięcia sterowania cewki: 100–250 V AC/DC (50/60 Hz)
  • Rodzaj przyłącza obwodu głównego: połączenie śrubowe (zaciski śrubowe)
  • Wersja modułowa: nie
  • Kategoria zastosowania: AC-3 — przełączanie silników indukcyjnych

Zastosowanie produktu

  • Sterowanie i załączanie trójfazowych silników indukcyjnych do 22 kW przy 400 V
  • Element rozdzielnic mocy i paneli sterowniczych w zakładach przemysłowych
  • Zastosowania w układach pomp, sprężarek, przenośników i maszyn produkcyjnych
  • Montaż w instalacjach wymagających zakresu sterowania 100–250 V AC/DC oraz połączeń śrubowych przewodów o dużym przekroju
