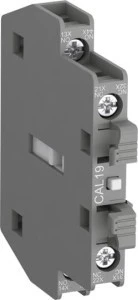

Styki pomocnicze 1Z+1R CAL19-11 montaż boczny 1SFN010820R1011
Blok styków pomocniczych CAL19-11 1Z+1R przeznaczony do montażu bocznego na kontaktorach serii AF116…AF370; służy do realizacji sygnalizacji i obwodów sterowniczych w instalacjach przemysłowych.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC).
- Znamionowy prąd pracy (AC-15, 230 V): 4 A.
- Napięcie robocze: 24–690 V AC/DC.
- Moc strat: 0,15 W.
- Wymiary: 79 mm × 67,3 mm × 14,9 mm; masa: 0,04 kg.
- Montaż: boczny, kompatybilny z kontaktorami AF116…AF370 (montaż bezpośredni na obudowie kontaktora).
- Przyłącze: możliwość stosowania różnych typów przewodów stosowanych w rozdzielnicach i szafach sterowniczych.
- Numer katalogowy: 1SFN010820R1011.
Zastosowanie produktu
- Sygnalizacja stanu kontaktora (położenie styków) w układach sterowania.
- Wykorzystanie w obwodach sterowniczych maszyn i instalacji przemysłowych — interfejs do systemów PLC i paneli operatorskich.
- Rozbudowa funkcji kontaktora o dodatkowe styki pomocnicze w rozdzielnicach i szafach sterowniczych.
- Stosowanie w aplikacjach automatyki budynkowej oraz instalacjach HVAC do sygnalizacji i sekwencjonowania pracy.
