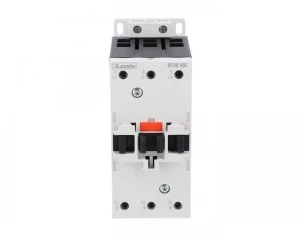

Stycznik mocy 3P 80 A AC3 cewka 20...48 VAC/DC BF8000E024
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BF8000E024
- Indeks TIM:0004-00012-49908
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy 3-polowy 115 A AC1, 80 A AC3
Cewka 20...48 VAC/DC
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
- przekaźniki termiczne – seria RF82 …
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 115 A
Prąd roboczy Ie:
115 A AC-1 (≤40°C), 95 A AC-1 (≤55°C), 80 A AC-1 (≤70°C)
80 A AC-3 (≤ 440VAC ≤55°C)
38 A AC-4 (400V)
Znamionowa moc robocza AC-3 (T≤55°C) :
22 kW przy 230 VAC
45 kW przy 400 VAC
45 kW przy 440 VAC
55 kW przy 690 VAC
37 kW przy 1 000 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -50 … +70 °C
Temperatura składowania: -60 … +80 °C
Dane techniczne
CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
38
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
20
Znamionowe napięcie sterowania Us dla DC [V] od
20
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
20
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
80
Znamionowa moc pracy przy AC-3, 400 V [kW]
45
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC/DC
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
48
Znamionowe napięcie sterowania Us dla DC [V] do
48
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
48
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
115
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Dane logistyczne
Ean
8013975224052
Szerokość opakowania [mm]
120
Waga z opakowaniem [kg]
1.05
Wysokość opakowania [mm]
60
Długość opakowania [mm]
150
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
