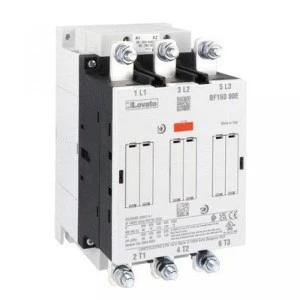

Stycznik mocy 3P 160A w AC3 cewka 100...250VAC/DC BF16000E230
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BF16000E230
- Indeks TIM:0001-00018-17004
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy 3 polowy 160A AC3, 250A AC1
Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC
Zakres zasilania cewki od 100 do 250 VAC/DC.
Zaciski śrubowe.
Podstawowe akcesoria do stycznika:
- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe
- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.
Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.
- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)
- przekaźniki termiczne: seria RF200…
Znamionowe napięcie izolacji Ui IEC/EN 1 000V
Znamionowe napięcie udarowe Uimp 8kV
Prąd roboczy termiczny Ith 250A
Prąd roboczy Ie:
250A AC-1 (≤40°C)
160A AC-3 (≤440VAC ≤55°C)
75A AC-4 (400VAC)
Znamionowa moc robocza AC-3 (T≤55°C)
45 kW przy 230VAC
75 kW przy 400VAC
110 kW przy 500VAC
132 kW przy 690VAC
75 kW przy 1000VAC
Temperatura pracy: min. -40°C maks. +70°C
Temperatura składowania min. -50°C maks. 80°C
Trwałość mechaniczna 10 000 000 cykli
Trwałość elektryczna 1 000 000 łączeń
Pozycja montażowa normalna – płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
Dane techniczne
CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
56
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
100
Znamionowe napięcie sterowania Us dla DC [V] od
100
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
100
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
160
Znamionowa moc pracy przy AC-3, 400 V [kW]
75
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
250
Znamionowe napięcie sterowania Us dla DC [V] do
250
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
250
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
250
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Rodzaj napięcia sterowania
AC/DC
Dane logistyczne
Ean
8013975300312
Szerokość opakowania [mm]
190
Waga z opakowaniem [kg]
3.45
Wysokość opakowania [mm]
190
Długość opakowania [mm]
240
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
