Jakie są sposoby izolacji przewodów elektrycznych? Poznaj popularne metody naprawy izolacji
Prawidłowo wykonana izolacja przewodów elektrycznych jest kluczowa w momencie uszkodzenia mechanicznego. Zapewnia bezpieczeństwo sieci i wszystkim podpiętym do niej urządzeniom, a także użytkownikom. Kiedy trzeba wykonać izolację przewodów elektrycznych i w jaki sposób to zrobić? Przedstawiamy najpopularniejsze metody zabezpieczenia przewodów elektrycznych.
Spis treści:
- Kiedy trzeba izolować przewód elektryczny?
- Jakie są sposoby izolacji przewodów elektrycznych?
- Jaką metodę izolacji wybrać? Tabela porównawcza wszystkich rozwiązań
- O czym musisz pamiętać przy izolacji przewodów elektrycznych?
Kiedy trzeba izolować przewód elektryczny?
Przewody elektryczne należy izolować zawsze, gdy istnieje ryzyko porażenia prądem, zwarcia lub uszkodzenia mechanicznego. Dotyczy to szczególnie naprawy uszkodzonej izolacji, miejsc łączenia czy rozgałęzień. Kilka potencjalnie niebezpiecznych sytuacji, kiedy trzeba zwrócić uwagę na stan izolacji:
- wymiana gniazd, wtyczek, opraw, szczególnie na zakończenia i odsłonięte żyły przewodów,
- wszelkie miejsca rozgałęzienia i łączenia przewodów,
- kable i przewody prowadzone luzem w rurkach lub peszlach,
- po wykryciu uszkodzenia na fabrycznej izolacji przewodów należy dane miejsce zabezpieczyć lub uszkodzoną osłonę zastąpić nową.
Izolacja przewodów jest konieczna zawsze, kiedy pojawia się groźba niebezpieczeństwa dla użytkowników i sieci. Izolacja zabezpiecza przed niekontrolowanym przepływem energii elektrycznej poza obwód elektryczny. Dzięki temu zmniejsza się ryzyko porażenia użytkowników i zwarcia w instalacji.
Ważne: Artykuł jest jedynie omówieniem podstawowych metod izolacji przewodów elektrycznych stosowanych w praktyce instalatora. Prace w instalacjach elektrycznych zawsze powinien wykonywać wykwalifikowany elektryk.
Jakie są sposoby izolacji przewodów elektrycznych?
Najpopularniejsze sposoby izolacji przewodów elektrycznych używane powszechnie w praktyce instalatora:
- taśmą izolacyjną winylowa,
- taśmą izolacyjną samospajalną (samowulkanizującą),
- koszulką termokurczliwą.
Pamiętaj: Izolacja przewodów elektrycznych powinna być wykonywana ze znajomością odpowiednich norm, takich jak PN-HD 60364-5-52 (dobór i układanie przewodów), PN-EN 60998 oraz PN-EN 60999 (złączki i połączenia elektryczne), które zapewniają bezpieczeństwo instalacji i zgodność z przepisami.

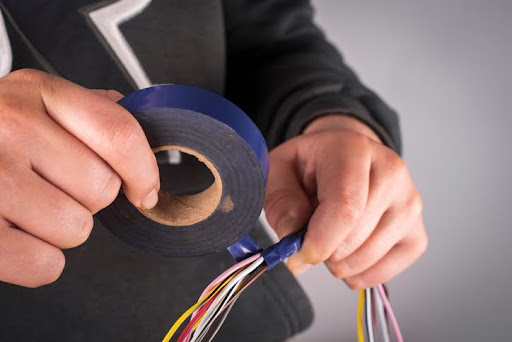

Izolacja przewodów elektrycznych taśmą izolacyjną
Taśma izolacyjna jest jednym z najszybszych i najskuteczniejszych sposobów na stworzenie izolacji. Sprawdza się też do wzmacniania osłony już wykonanej, segregowania przewodów lub maskowania wiązek. Wystarczy pojedyncza warstwa taśmy winylowej lub samowulkanizującej, żeby zapobiec potencjalnemu zagrożeniu.
Zalety taśmy izolacyjnej:
- łatwa i szybka w zastosowaniu — nie wymaga specjalistycznych narzędzi,
- powszechnie dostępna i tani,
- elastyczna struktura pozwala na dobre dopasowanie do przewodu,
- sprawdza się do wzmacniania istniejącej izolacji, maskowania i oznaczania przewodów.
Wady taśmy izolacyjnej:
- ma ograniczoną trwałość — z czasem może się odklejać i tracić właściwości,
- nieodporna na działanie wilgoci, temperatury i promieniowania UV,
- może nie zapewniać odpowiedniej ochrony mechanicznej w wymagających warunkach,
- stosowana głównie do tymczasowych napraw.
Praktyczna porada: Przy izolacji taśmą szczególnie istotne jest odpowiednie naprężenie. Nie może być nadmierne, ponieważ można uszkodzić przewód. Z kolei zbyt lekkie naprężenie sprawi, że taśma nie będzie równomiernie przylegała do przewodu.
Przygotowując się do prac instalacyjnych, warto przybliżyć też informacje na temat tego, jak ściągnąć izolację z kabla i nie uszkodzić żyły przewodu.
Jak wykonać izolację kabli z pomocą taśmy izolacyjnej?
- Odłączyć przewód od zasilania.
- Oczyścić przewód z kurzu i tłuszczu, a także sprawdzić jakość połączeń.
- Taśmę należy nałożyć już kilka centymetrów przed uszkodzeniem, a następnie prowadzić ją w jednym kierunku spiralnie, z zakładkami na połowie szerokości. Utrzymać niewielki naciąg.
- Owijanie zakończyć kilka centymetrów za miejscem uszkodzenia lub tuż przy osłonie.
- W miejscach bardziej narażonych warto nałożyć dodatkowe warstwy izolacji.

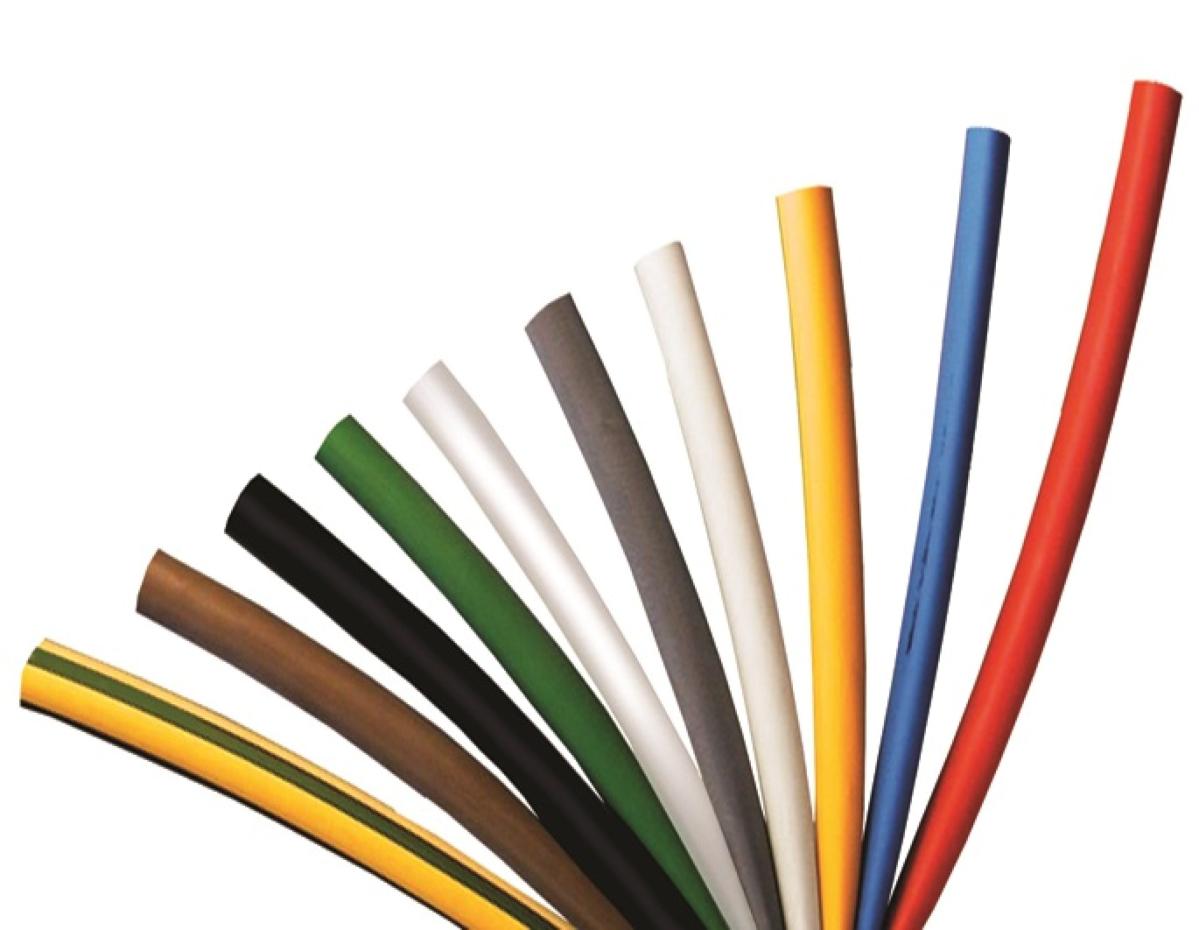

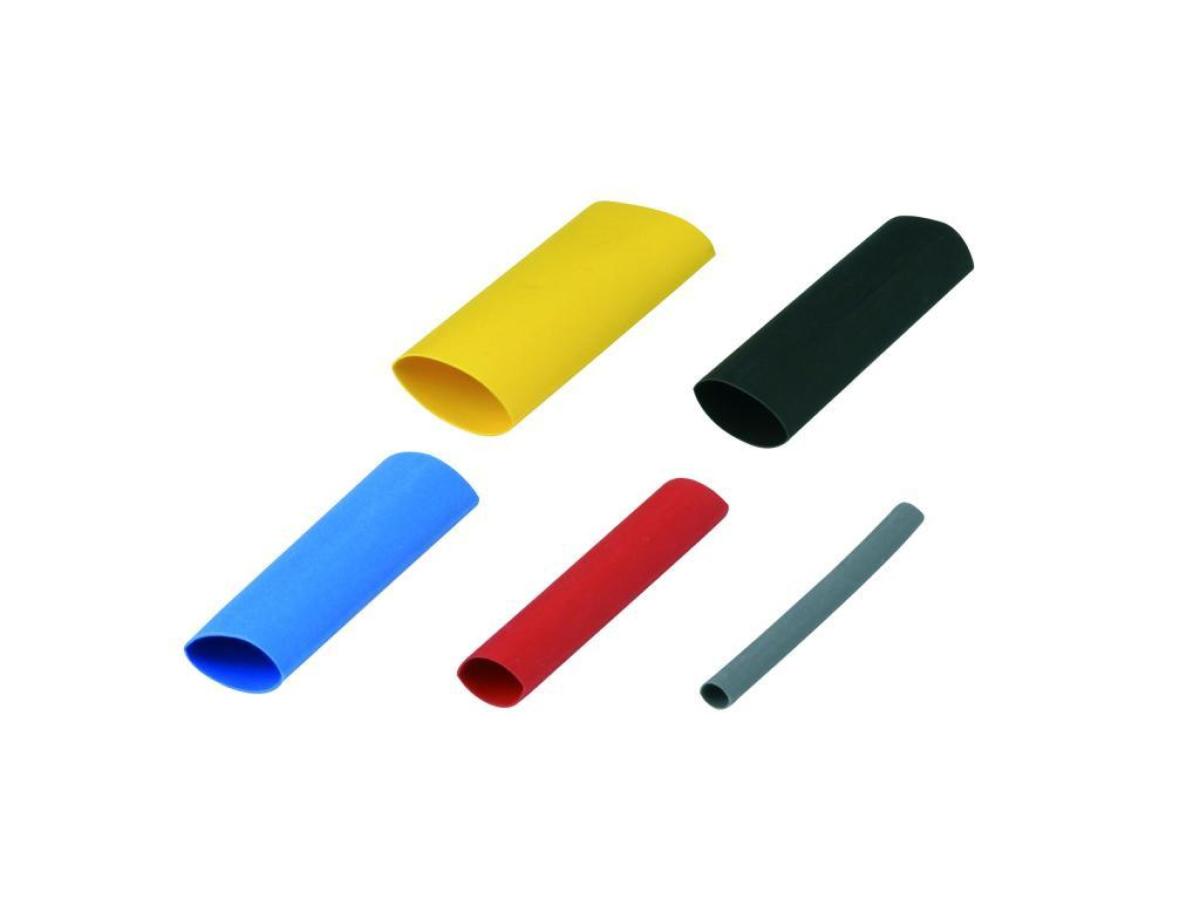

Izolacja przewodów koszulkami termokurczliwymi
Drugą najczęściej spotykaną metodą izolacji przewodów elektrycznych są koszulki termokurczliwe. To wersja skuteczniejsza i zapewniająca dłuższą trwałość połączenia w porównaniu do taśmy izolacyjnej. Jest jednak nieco trudniejsza w montażu.
Do izolacji wykorzystuje się głównie koszulki poliolefinowe, a w miejscach wilgotnych warto zastosować koszulki z wewnętrznym klejem termotopliwym tak zwane dual wall.
Zalety koszulek termokurczliwych:
- tworzą trwałą, szczelną i estetyczną izolację,
- doskonale przylegają do przewodu po obkurczeniu – zapewniają wysoką jakość ochrony,
- bardziej odporne na wilgoć, promieniowanie UV, ścieranie niż taśmy izolacyjne,
- dostępne w wielu rozmiarach i kolorach – łatwa identyfikacja przewodów,
- idealne do trwałych połączeń.
Wady koszulek termokurczliwych:
- wymagają źródła ciepła (np. opalarka) do montażu,
- montaż jest dłuższy w porównaniu do taśmy izolacyjnej,
- po skurczeniu izolacja staje się sztywna, co może być niekorzystne w elastycznych połączeniach.
Jak wykonać izolację kabli z pomocą koszulki termokurczliwej?
- Kable sieciowe podłączone do gniazd, wtyczek i innych urządzeń zewnętrznych należy odłączyć od zasilania.
- Luźne przewody należy oczyścić, a jeśli to konieczne, końcówki odciąć. Skontrolować jakość połączeń lutowniczych lub skręconych przewodów.
- Rurkę termokurczliwą trzeba nałożyć na jeden z przewodów przed połączeniem żył.
- Koszulka powinna zasłaniać całe połączenie z naddatkiem 1 cm po każdej ze stron. Średnica rurki powinna być około 1,5 raza większa, niż średnica przewodu.
- Za pomocą źródła ciepła (np. opalarki) równomiernie podgrzewamy rurkę, aż materiał zacznie się kurczyć i przylegać. Koszulka kurczy się pod wpływem temperatury 120–200oC w zależności od rodzaju zastosowanego materiału.
- Przed rozpoczęciem dalszych prac odczekaj do całkowitego ostygnięcia połączenia.
Porada praktyczna: Stosując izolację rurkę termokurczliwą, trzeba pilnować temperatury podgrzewania podanej przez producenta. W zbyt niskiej temperaturze koszulka nie dopasuje się do przewodu, a przy zbyt wysokiej może dojść do uszkodzenia. Należy też pamiętać o odpowiedniej średnicy rurki.
Jaką metodę izolacji wybrać? Tabela porównawcza wszystkich rozwiązań
| Rozwiązanie | Trwałość | Wodoodporność | Odporność na UV | Łatwość montażu | Ponowne użycie |
|---|---|---|---|---|---|
| Taśma izolacyjna | Niska–średnia | Niska (zależnie od typu) | Niska | Wysoka | Nie |
| Koszulki termokurczliwe | Wysoka | Średnia | Średnia | Średnia | Nie |
O czym musisz pamiętać przy izolacji przewodów elektrycznych?
Izolując przewody, należy pamiętać przede wszystkim o zapewnieniu bezpieczeństwa sobie, instalacji i późniejszym użytkownikom. Można to osiągnąć, wykonując izolację starannie, profesjonalnymi akcesoriami i zgodnie z następującymi wskazówkami:
- Zwróć uwagę na dopuszczalne napięcie pracy materiału izolacyjnego – nie każda taśma czy koszulka termokurczliwa nadaje się do obwodów 400 V.
- Upewnij się, że izolator jest kompatybilny z typem przewodu i jego przekrojem, by uniknąć luzów lub niedopasowania.
- Zasilanie musi być zawsze odłączone!
- Izolację trzeba nakładać z zapasem, żeby zasłonić całe miejsce łączenia i zapewnić osłonie wytrzymałość mechaniczną.
- Po zakończeniu pracy przetestuj połączenie i sprawdź, czy płynący prąd nie prowadzi do nagrzewania się tego miejsca.
- Nie pomijaj przewodu ochronnego (PE) – jego właściwe zabezpieczenie ma kluczowe znaczenie dla bezpieczeństwa użytkowników.
Kiedy dodatkowa izolacja uszkodzonego przewodu to za mało?
Przy dużych uszkodzeniach izolacji i dla szczególnej ochrony warto jest zastosować połączenie mufowe. Nie wszystkie uszkodzenia przewodów są dopuszczone do naprawy poprzez izolację lub rurki termokurczliwe. Tak naprawdę zdają egzamin na małych obciążeniach i należy traktować je jako tymczasowe, a nie na stałe. Bez względu na to, czy wykonujesz domowy remont, serwisujesz starą instalację czy realizujesz profesjonalny montaż – dobrze wykonana izolacja to podstawa trwałej i bezpiecznej pracy. Wybieraj tylko sprawdzone akcesoria i narzędzia izolacyjne.
Prowadzisz w budynku instalację teletechniczną? Koniecznie przeczytaj, jak zarobić kabel sieciowy RJ45.
Zobacz nasz: Ranking producentów kabli elektrycznych!
Wszystko, czego potrzebujesz do izolowania przewodów – od taśm, przez koszulki termokurczliwe, aż po profesjonalne narzędzia – znajdziesz w hurtowni elektrycznej online TIM.pl. Sprawdź ofertę i zamów z dostawą nawet w 24h!
Najczęściej zadawane pytania o izolację przewodów elektrycznych - FAQ
Jak działa koszulka termokurczliwa?
Rurka termokurczliwa kurczy się pod wpływem temperatury (120–200°C), tworząc szczelną i trwałą osłonę przewodu. Wersje z klejem dodatkowo zabezpieczają połączenie przed wilgocią.
Jak sprawdzić, czy izolacja dobrze trzyma?
Aby sprawdzić, czy izolacja przewodu dobrze trzyma i spełnia swoją funkcję, można dokonać oględzin wzrokowych i dotykowych. Izolacja powinna ściśle przylegać do przewodu bez luzów i odklejeń. Izolacja nie powinna się ruszać ani przesuwać po dotknięciu jej palcem, a po dociśnięciu nie może być wrażenia miękkości. Warto też dokonać testu ciągłości i napięcia za pomocą odpowiednich mierników.
Czy można łączyć różne kolory przewodów?
Z technicznego punktu widzenia można połączyć ze sobą przewody różnych kolorów. Nie powinno się jednak tego robić, ponieważ kolory izolacji przewodów oznaczają konkretne funkcje, takie jak: przewody neutralne (niebieskie), przewody fazowe (czarne) i przewód ochronny (zielono-żółte).
