Różnicówki typu AC – dlaczego są już niewystarczające?
Wyłączniki różnicowoprądowe typu AC weszły do standardu w Polsce ponad 20 lat temu. W ciągu tych lat rozwiązania techniczne uległy olbrzymiej zmianie, podobnie jak ilość i rodzaj urządzeń elektrycznych w naszych domach. Wszechobecna elektronika stosowana w układach zasilania sprzętu RTV/AGD oraz elektronice użytkowej, powoduje że na użytkowników czekają nowe zagrożenia. Związane są one ze stosowaniem układów przekształtnikowych, które przy awarii generują prąd różnicowy o składowej AC i składowej stałej DC.
Eaton wyprzedzając przepisy, reaguje na zmieniający się charakter instalacji elektrycznych w Polsce. Dbając o bezpieczeństwo i najwyższe standardy jakości, umożliwiamy zakup wyłączników typu A w nowej, atrakcyjniejszej cenie.Spis treści:
- Jakie zagrożenia niesie uszkodzenie domowej elektroniki? Co to jest składowa stała DC?
- Jakie są konsekwencje złego doboru różnicówki?
- Co mówią przepisy i normy?
- Najpopularniejsze wyłączniki różnicowoprądowe od EATON. Zamień typ AC na typ A
- Podsumowanie
Jakie zagrożenia niesie uszkodzenie domowej elektroniki? Co to jest składowa stała DC?
Składowa stała DC w prądzie różnicowym to niezmienna w czasie składowa prądu upływu. Pojawia się ona typowo przy uszkodzeniach urządzeń elektronicznych (zawierających prostowniki lub falowniki), np. zasilaczy impulsowych, sprzętu RTV/AGD, inwerterów PV czy ładowarek EV. Taki prąd stały powoduje magnesowanie rdzenia (przekładnika Ferrantiego) w wyłączniku RCD, przesuwając jego punkt pracy.
W efekcie nawet znaczny upływ AC może nie osiągnąć progu zadziałania, wskutek „oślepienia” czujnika RCD – wyłącznik może nie wyłączyć zasilania przy założonym prądzie i czasie.Z tego powodu typ AC (działający tylko na czystą sinusoidę AC) uznawany jest obecnie za niewystarczający dla większości zastosowań domowych i przemysłowych. W nowoczesnych instalacjach zaleca się co najmniej typ A, czuły także na prądy pulsujące DC (do ~6 mA). Przy większych udziałach prądu stałego (powyżej 6 mA), wymagane są jednak rozwiązania dedykowane – albo RCD typu B.
Jakie typy różnicówek Eaton posiada w swojej ofercie?
| Typ RCD | Wykrywane prądy różnicowe | Odporność na składową DC | Typowe zastosowanie | Uwagi / ograniczenia | Serie EATON |
|---|---|---|---|---|---|
| AC | AC sinusoidalny | ❌ Brak | Proste obwody rezystancyjne (coraz rzadziej) | Nie zalecany w nowoczesnych instalacjach; może nie zadziałać przy urządzeniach elektronicznych | HNC, PF6, PFIM, FRCmM, |
| A | AC sinusoidalny + pulsujący DC (jednopołówkowy, ≤ 6 mA DC) | ✅ częściowa | Standard w instalacjach domowych (gniazda, oświetlenie) | Skuteczna ochrona przy prądzie przemiennym i ze składową stałą DC | HNC, PF6, PFIM, FRCmM |
| F | Jak typ A + prądy o zmiennej częstotliwości (do ok. 1 kHz), DC do ~10 mA | ✅ rozszerzona | Obwody z falownikami jednofazowymi (pralki inwerterowe, pompy ciepła 1-f) | Lepsza odporność na składową stałą DC niż typy A i reagowanie na mieszane częstotliwości | PFIM, FRCmM |
| B | AC, pulsujący DC, wygładzony DC, prądy o wyższych częstotliwościach | ✅ pełna | PV, EV, przemienniki, instalacje zasilane z przekształtników | Wymagany, gdy możliwa jest składowa stała DC; najbardziej kompleksowy | FRCdM, FRCmM |
Tabela: Typy wyłączników różnicowoprądowych i ich zastosowania
Jakie są konsekwencje złego doboru różnicówki?
Użycie niewłaściwego typu RCD (np. AC zamiast A/B) grozi niewyłączeniem zasilania przy uszkodzeniu (utrata ochrony przed porażeniem i pożarem). Zastosowanie RCD o zbyt podstawowym typie jak AC w obwodach z bogatą energoelektroniką (np. falowniki, zasilacze) może skutkować licznymi niepożądanymi wyzwoleniami zabezpieczeń przy normalnej pracy urządzeń (różnicówki reagują na występujące tam pulsacje i wyższe harmoniczne jak na uszkodzenie).
Wyłączniki typu F i B posiadają układy ograniczające te zjawiska, gwarantując zarówno większą pewność zadziałania w sytuacji rzeczywistego zagrożenia, jak i mniejszą wrażliwość na krótkotrwałe zakłócenia (filtry przeciwzakłóceniowe, zwłoka rzędu 10–40 ms itp.).
Co mówią przepisy i normy?
Coraz więcej organizacji normalizacyjnych i firm elektroenergetycznych zaleca lub wręcz wymaga stosowania wyłączników typu A w instalacjach domowych i przemysłowych. Przykładowo:
- Norma IEC 60755 wskazuje, że typ AC może nie być wystarczający dla wielu urządzeń z zasilaniem nieliniowym.
- W Niemczech i Austrii już od kilku lat obowiązuje zakaz stosowania typu AC w nowych instalacjach domowych.
- W Wielkiej Brytanii IET (Institution of Engineering and Technology) rekomenduje używanie typu A w większości obwodów, w których występują urządzenia elektroniczne.
Najpopularniejsze wyłączniki różnicowoprądowe od EATON. Zamień typ AC na typ A
| Typ AC | Typ A | |||
|---|---|---|---|---|
| Wykonanie | Nr kat | Typ | Nr kat | Typ |
| 25A 1+N 30mA | 194690 | HNC-25/2/003 | 194684 | HNC-25/2/003-A |
| 40A 1+N 30mA | 194691 | HNC-40/2/003 | 194685 | HNC-40/2/003-A |
| 63A 1+N 30mA | 194692 | HNC-63/2/003 | 194686 | HNC-63/2/003-A |
| 25A 3+N 30mA | 194693 | HNC-25/4/003 | 194687 | HNC-25/4/003-A |

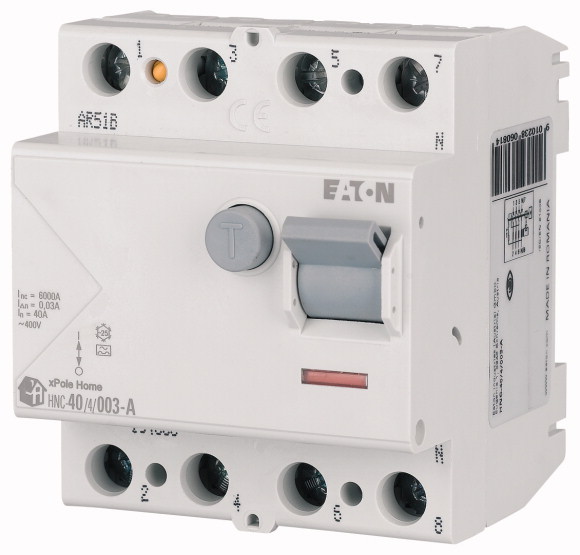

| 40A 3+N 30mA | 194694 | HNC-40/4/003 | 194688 | HNC-40/4/003-A |
| 63A 3+N 30mA | 194695 | HNC-63/4/003 | 194689 | HNC-63/4/003-A |
Podsumowanie
Wyłączniki różnicowoprądowe typu AC, choć przez lata powszechnie stosowane w instalacjach domowych, nie odpowiadają już w pełni wymaganiom nowoczesnych systemów elektrycznych. Rosnąca liczba urządzeń elektronicznych, zasilaczy impulsowych, falowników, instalacji PV czy ładowarek EV powoduje, że w przypadku awarii mogą pojawiać się prądy różnicowe ze składową stałą DC, których typ AC nie wykrywa w sposób wystarczająco pewny.
Dlatego w nowych i modernizowanych instalacjach zalecane jest stosowanie co najmniej wyłączników typu A, które zapewniają skuteczniejszą ochronę przy współczesnych odbiornikach energii. W bardziej wymagających zastosowaniach, takich jak fotowoltaika, ładowanie pojazdów elektrycznych czy układy z przemiennikami, właściwym wyborem mogą być typy F lub B. Eaton, odpowiadając na te zmiany technologiczne i rosnące wymagania bezpieczeństwa, promuje szersze stosowanie różnicówek typu A, oferując je w atrakcyjniejszej cenie jako nowy standard ochrony w instalacjach elektrycznych.
