Rejestratory danych serii AR2x0.B firmy APAR Control – nowoczesne rozwiązanie do nadzoru temperatury i innych wielkości fizycznych
Rejestracja danych w czasie rzeczywistym stanowi kluczowy element w procesach przemysłowych, logistycznych oraz środowiskowych. Urządzenia serii AR2x0.B firmy APAR Control to zaawansowane rejestratory danych, który dzięki swojej funkcjonalności, uniwersalności oraz kompaktowej konstrukcji znajduje szerokie zastosowanie w różnych branżach. W niniejszym artykule omówiono główne cechy techniczne, funkcjonalność oraz potencjalne zastosowania tych urządzeń.
Spis treści:
- Czym są rejestratory danych?
- Jakie są możliwości podłączenia rejestratora danych?
- Jakie zasilanie stosuje się do rejestratorów danych serii AR2x0.B?
- Jak wygląda montaż rejestratorów danych?
- Jak wygląda obsługa i użytkowanie rejestratorów danych?
- Do czego służy rejestrator danych?
Czym są rejestratory danych?
Rejestratory danych to urządzenia elektroniczne służące do zapisywania wyników pomiarów w określonych odstępach czasu przez wyznaczony okres. Seria AR2x0.B to nowoczesne i wszechstronne rejestratory danych, które dzięki solidnej konstrukcji, dużej pojemności pamięci, szerokim możliwościom komunikacyjnym oraz prostocie obsługi stanowią atrakcyjne rozwiązanie dla inżynierów, automatyków i specjalistów ds. utrzymania ruchu. Ich zastosowanie przyczynia się do zwiększenia efektywności monitoringu oraz optymalizacji procesów technologicznych.
Charakterystyka techniczna
Trzy kanałowe uniwersalne rejestratory danych serii AR2x0.B z regulacją i timerem, wyposażone są w:
- dwa uniwersalne wejścia pomiarowe obsługujące szeroki zakres sygnałów: RTD (Pt100, Pt500, Pt1000, Ni100),
- termopary (J, K, S, B, R, T, E, N),
- sygnały napięciowe (0–10 V, 0–60 mV), prądowe (0/4–20 mA), rezystancyjne (0–2500 Ω) oraz jedno wejście dwustanowe (BIN).
Wejścia nie są separowane galwanicznie i posiadają wspólną masę.
Urządzenia zapewniają 18-bitową rozdzielczość przetwarzania A/C oraz czas odpowiedzi programowalny w zakresie od 0,5 do 5 s. Dla RTD i sygnałów analogowych podstawowy błąd pomiaru wynosi ±0,1% zakresu pomiarowego, dla termopar ±0,2%.
Urządzenia posiadają funkcje matematyczne na wejściach (m.in. różnica, suma, średnia), możliwość kalibracji i filtracji pomiarów oraz programowalne zakresy wskazań i pozycję kropki dziesiętnej.
Dane zapisywane są w wewnętrznej pamięci typu FLASH (4 MB, system FAT) w formacie CSV. Tryb zapisu może być ustawiony jako nieskończony (kołowy) lub do zapełnienia pamięci. Pojemność wynosi minimalnie około 80 tys. rekordów dla dwóch kanałów pomiarowych. Interwał rejestracji jest programowalny od 1 sekundy do 8 godzin.
Jakie są możliwości podłączenia rejestratora danych?
Rejestratory posiadają trzy interfejsy komunikacyjne:
- USB (typu C),
- RS485 (separowany galwanicznie),
- Ethernet (złącze RJ45).
Obsługują standardowe protokoły MODBUS-RTU (RS485 i USB), MODBUS-TCP oraz MQTT (Ethernet), umożliwiając integrację z różnymi systemami SCADA i IoT.
Jakie zasilanie stosuje się do rejestratorów danych serii AR2x0.B?
Do rejestratorów danych firmy Apar Control serii AR2x0.B zasilanie realizowane jest poprzez uniwersalne wejście napięciowe: 18–265 V AC (50/60 Hz) lub 22–350 V DC, co czyni urządzenie bardzo elastycznym w zastosowaniu. Pobór mocy wynosi <3 VA dla zasilania AC i <4 W dla zasilania DC. Dodatkowo rejestratory serii AR2x0.B są wyposażone w wbudowany zasilacz 24 V DC / 50 mA do zasilania przetworników obiektowych.
Jak wygląda montaż rejestratorów danych?
Seria AR2x0.B posiada trzy różne wykonania oraz sposoby montażu. Są to AR200.B, AR230.B oraz AR260.B.

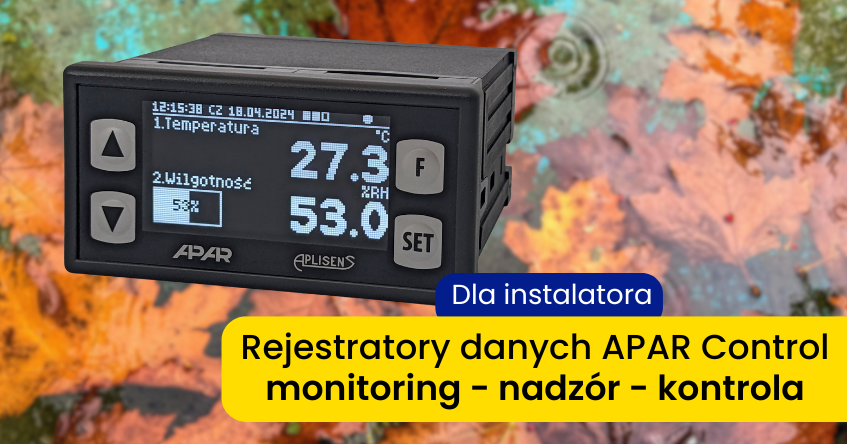

- Rejestrator AR200.B posiada obudowę wykonaną z samogasnącego tworzywa NORYL 94V-0 i poliwęglanu. Stopień ochrony od frontu wynosi IP65 (z uszczelką) lub IP54 (bez uszczelki). Montaż odbywa się tablicowo z użyciem bocznych uchwytów.

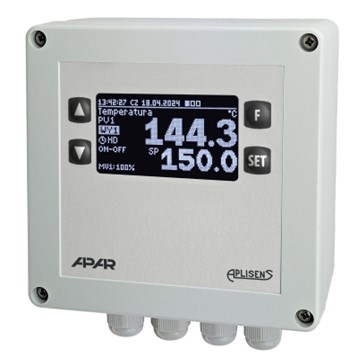

- Rejestrator AR230.B w obudowie przemysłowej o stopniu ochrony IP67 przystosowanej do pracy w trudnych warunkach środowiskowych, montaż naścienny.

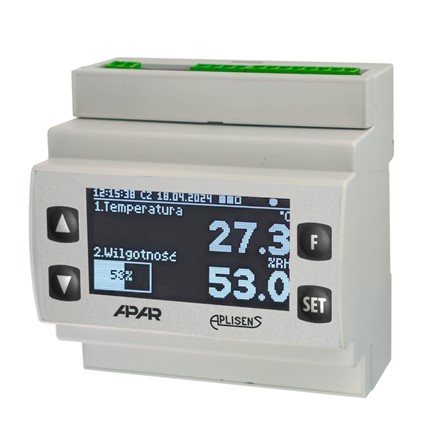

- Rejestrator AR260.B w obudowie do montażu na listwie TS35 (DIN EN 60715). Stopień ochrony IP40 ( IP20 od strony złącz).
Jak wygląda obsługa i użytkowanie rejestratorów danych?
Do obsługi rejestratora służy bezpłatne oprogramowanie ARSoft-CFG i ARSoft-LOG dla systemu Windows (7/10/11), umożliwiające konfigurację, podgląd pomiarów oraz wizualizację i eksport danych. Konfiguracja możliwa jest również z poziomu wbudowanej klawiatury foliowej oraz menu ekranowego.
Do czego służy rejestrator danych?
Dzięki swojej uniwersalności rejestratory serii AR2x0.B znajduje zastosowanie w wielu obszarach. Rejestratory danych służą m.in. do:
- monitoringu warunków transportu i przechowywania produktów spożywczych i farmaceutycznych,
- nadzoru nad parametrami środowiskowymi w budynkach i magazynach,
- kontroli procesów technologicznych w przemyśle,
- monitoringu parametrów pracy urządzeń i maszyn.
