Jak używać wskaźników i próbników napięcia?
Próbniki i wskaźniki napięcia to jedno z najprostszych, a jednocześnie najważniejszych narzędzi w zestawie każdego elektryka. Szybka weryfikacja obecności napięcia przed rozpoczęciem pracy może uratować życie. Jedne skierowane są dla nowicjuszy inne dla zaawansowanych elektryków. Zapraszam na przegląd najpopularniejszych rozwiązań.
Spis treści:
- Czym jest próbnik napięcia i do czego służy?
- Jak zbudowany jest próbnik napięcia?
- Jak działa próbnik napięcia?
- Jaki zakres próbnika wybrać?
- Jak używać próbnika napięcia?
- Bezpieczeństwo pracy z próbnikiem
- Najczęściej zadawane pytania o próbniki napięcia - FAQ
Czym jest próbnik napięcia i do czego służy?
Próbnik napięcia to prosty przyrząd pomiarowy służący do wykrywania obecności napięcia elektrycznego w instalacji. W przeciwieństwie do multimetru, który mierzy konkretną wartość napięcia, próbnik daje odpowiedź typu TAK/NIE - napięcie jest obecne lub go nie ma.
Podstawowa funkcja próbnika to weryfikacja braku napięcia przed rozpoczęciem pracy przy instalacji elektrycznej. To złota zasada bezpieczeństwa: nigdy nie zakładaj, że obwód jest bez napięcia. Zawsze sprawdź np. próbnikiem.
Próbniki są używane do:
- sprawdzenia czy np. wyłącznik rzeczywiście „odciął” napięcie,
- weryfikacji obecności napięcia,
- lokalizacji uszkodzeń w instalacji (gdzie jest napięcie, a gdzie go brak),
- identyfikacji przewodów fazowych,
- sprawdzenia obecności napięcia w oprawach oświetleniowych,
- weryfikacji poprawności działania wyłączników i bezpieczników.
Próbnik to narzędzie pierwszego kontaktu z instalacją. Używasz go przed przystąpieniem do jakichkolwiek prac.
Dla prac amatorskich jest świetnym narzędziem do weryfikacji braku napięcia. Tym bardziej, że oferowany jest w niskich cenach dostępnych dla każdego.
W przypadku osób zajmujących się instalacjami elektrycznymi na co dzień polecam testery napięcia dwubiegunowe/ próbniki dwubiegunowe. W pracy korzystam właśnie z takiego testera dwubiegunowego. W dalszej części artykułu dowiesz się więcej na ten temat.
Jak zbudowany jest próbnik napięcia?

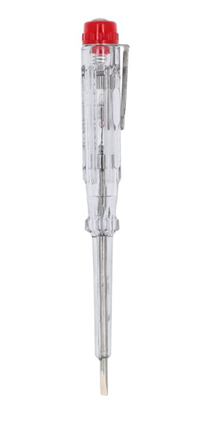

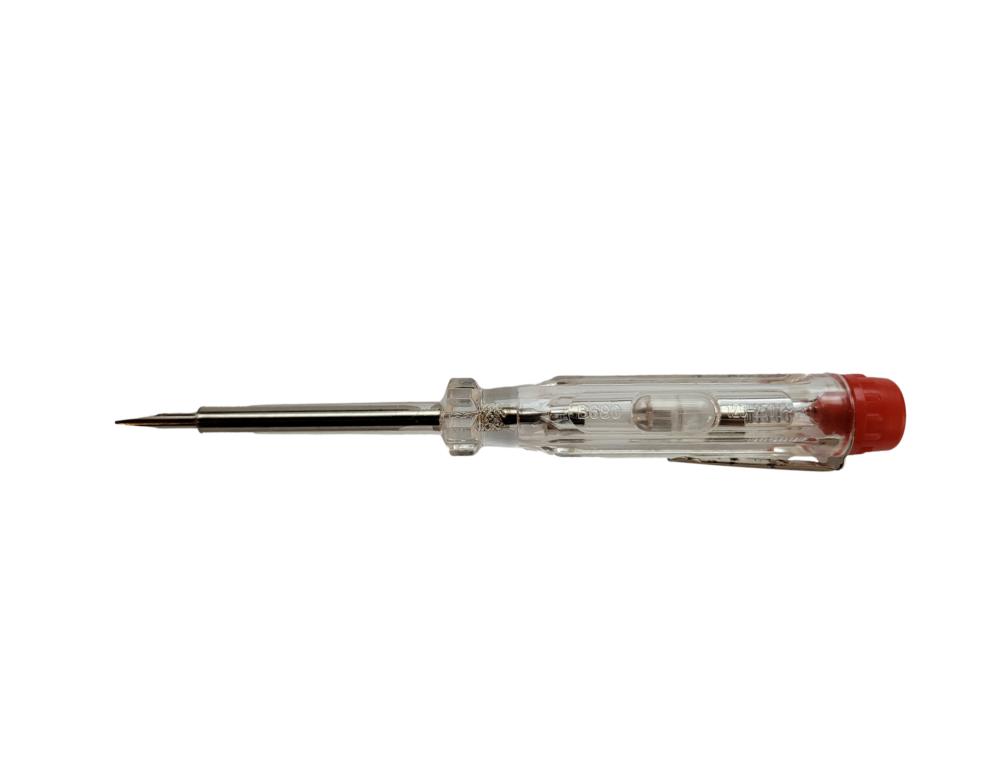

Próbniki jednobiegunowe („śrubokręty fazowe”)
Najprostszy i najpopularniejszy typ próbnika. Wygląda jak śrubokręt z przezroczystą rączką zawierający małą lampkę neonową lub LED. Wewnątrz znajduje się rezystor ograniczający prąd do bezpiecznej wartości.
Konstrukcja:
- ostrze metalowe (dotyka sprawdzanego punktu),
- rezystor wysokoomowy (ogranicza prąd do ~1mA),
- lampka sygnalizacyjna (neonówka lub LED),
- metalowa końcówka w uchwycie (dotykana palcem dla zamknięcia obwodu),
- izolowana rączka.
Zasada działania: Gdy ostrze dotknie punktu pod napięciem, a palec dotknie metalowej końcówki, przez ciało elektryka przepływa bardzo mały prąd (okolo 0,5-1mA), wystarczający do zaświecenia lampki, ale bezpieczny dla człowieka.

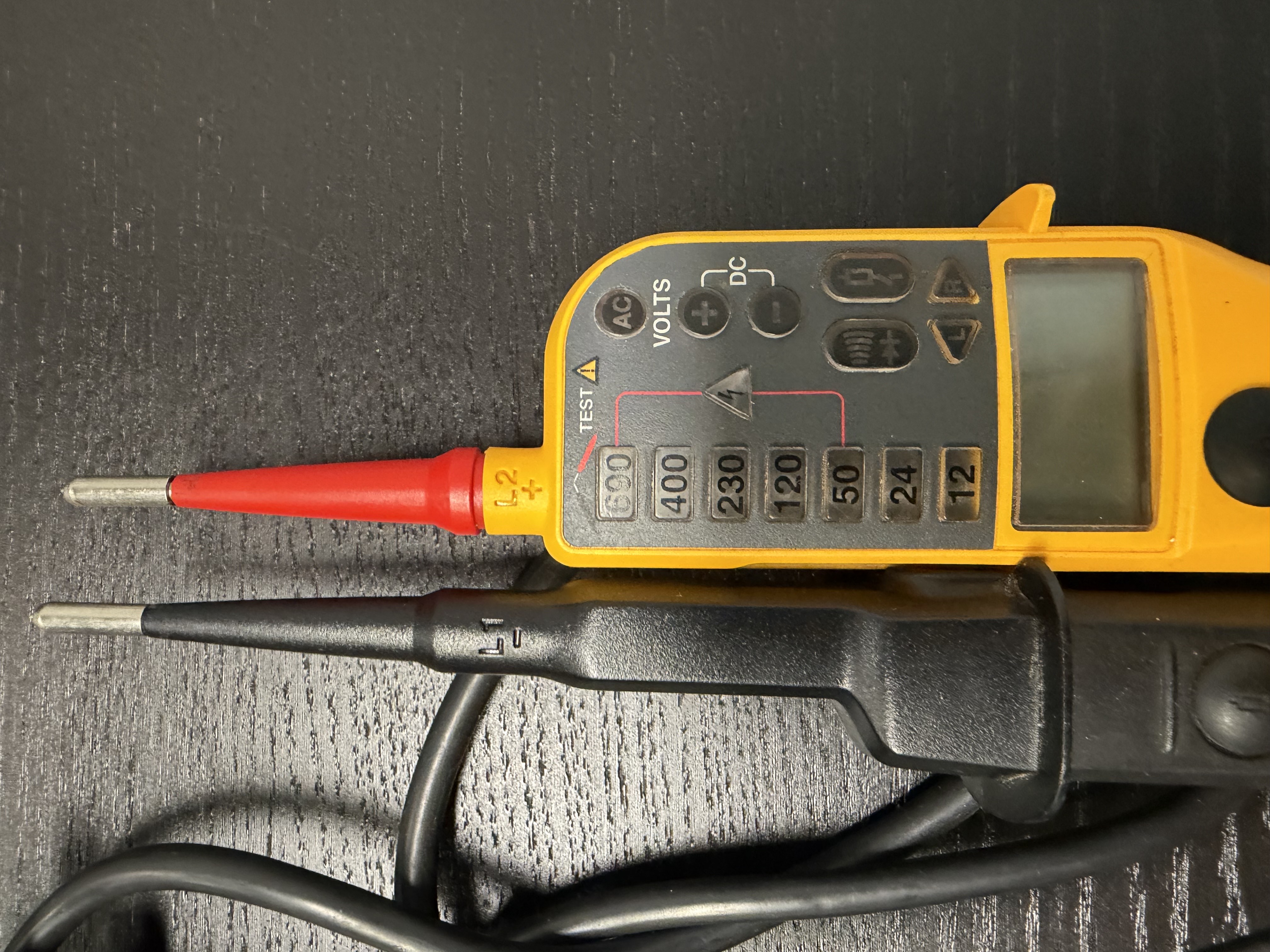

Próbniki dwubiegunowe

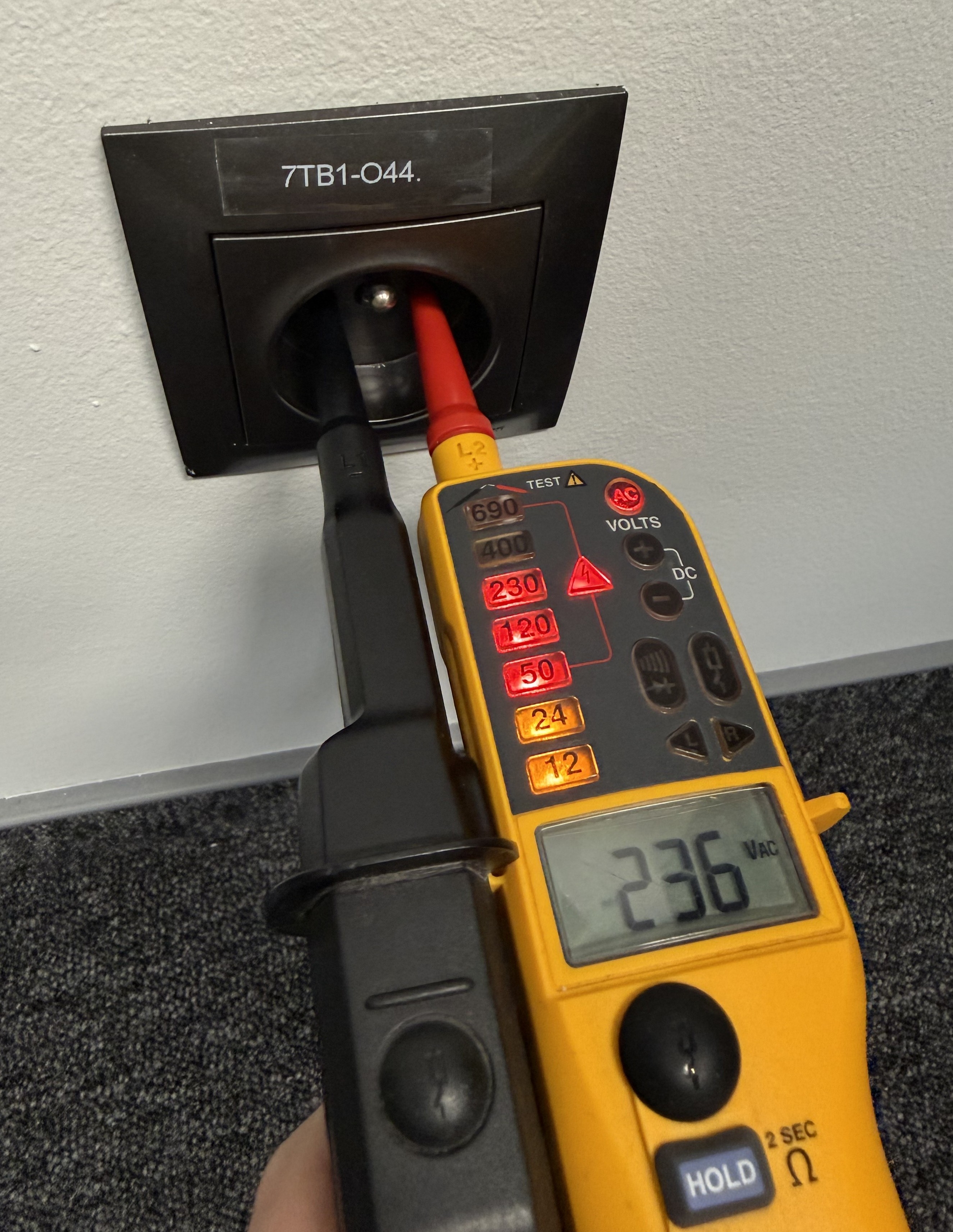

Profesjonalny przyrząd z dwoma sondami pomiarowymi. Wymaga przyłożenia obu sond do obwodu (np. faza-zero, faza-faza). Bardziej wiarygodny niż jednobiegunowy, ponieważ nie polega na przepływie prądu przez ciało użytkownika. Zaletą jest jednoznaczne wskazanie.
Konstrukcja:
- dwie sondy izolowane z ostrymi końcówkami,
- wskaźnik świetlny (LED) lub dźwiękowy (brzęczyk),
- elektronika wykrywająca napięcie,
- obudowa izolowana z kategoriami CAT.
Jeśli obie sondy są w obwodzie pod napięciem, lampka/brzęczyk sygnalizuje. Nie ma ryzyka błędnego wskazania przez napięcie indukowane czy pojemnościowe. Są również bezpieczniejsze dla użytkownika. Często posiadają graficzne wskazanie napięcia na wyświetlaczu. Można powiedzieć, że jest to „hybryda multimetru i próbnika jednobiegunowego”.

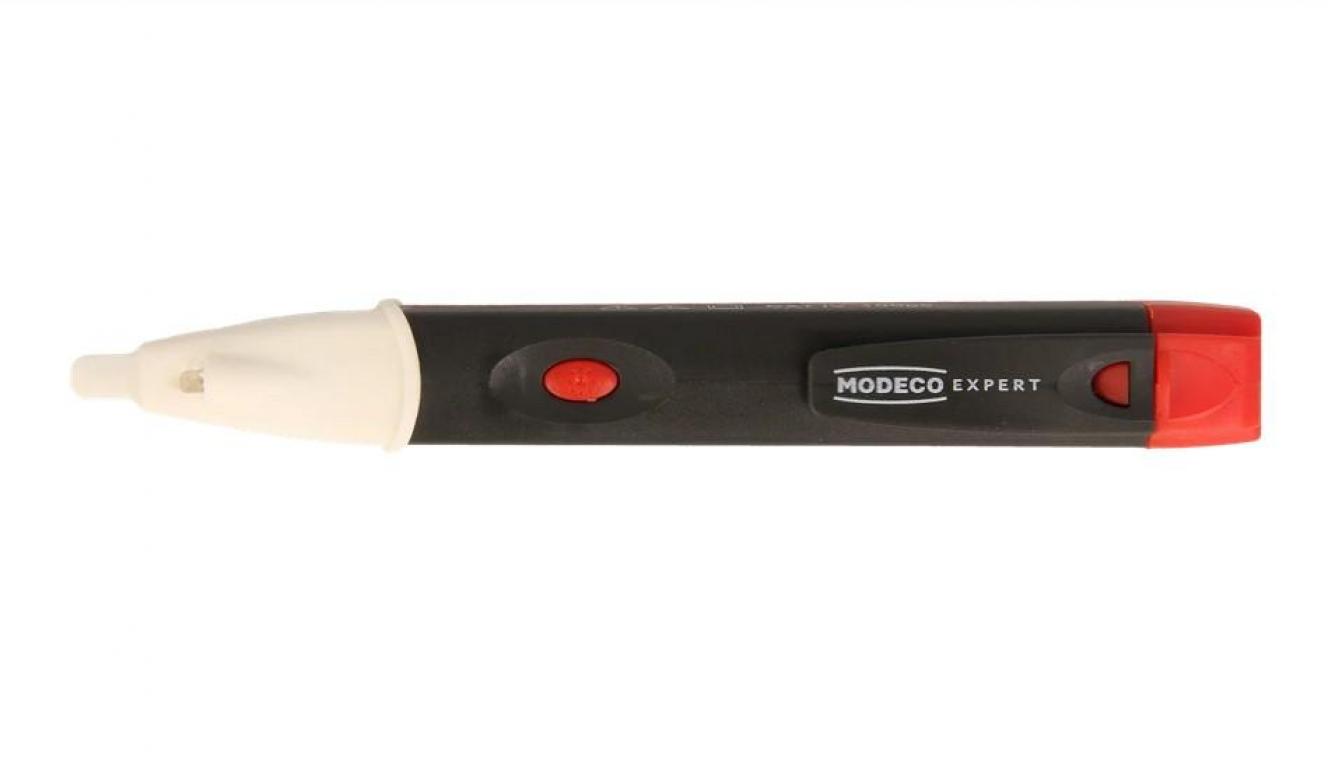

Próbniki bezkontaktowe (detektor napięcia)

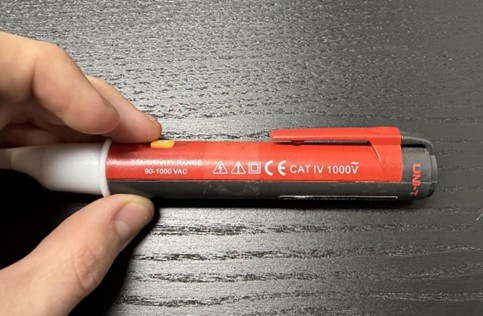

Nowoczesny typ próbnika wykrywający pole elektromagnetyczne wokół przewodu pod napięciem, bez konieczności fizycznego kontaktu. Wystarczy zbliżyć detektor do przewodu, a sygnał dźwiękowy i/lub świetlny poinformuje o obecności napięcia.
Zasada działania: Czujnik wykrywa zmienne pole elektryczne wokół przewodu AC. Urządzenie reaguje na napięcie już z odległości kilku centymetrów.
Plusy:
- bezpieczny - nie wymaga kontaktu z przewodami,
- szybki - wystarczy zbliżyć do kabla lub gniazdka,
- wygodny - wykryje napięcie nawet przez izolację przewodu.
Minusy:
- najczęściej działa w układach AC,
- może dawać fałszywe alarmy przy silnych polach elektromagnetycznych,
- mniej precyzyjny niż próbniki kontaktowe.
Jak działa próbnik napięcia?
Próbnik jednobiegunowy - obwód przez ciało
Gdy dotkniesz ostrzem próbnika punktu pod napięciem AC (np. fazy w gniazdku), a palcem metalowej końcówki w uchwycie, zamykasz obwód elektryczny.
Prąd płynący przez ten obwód jest ograniczony do około 0,5-1 miliampera (rezystor kilka megaomów). To wartość absolutnie bezpieczna, niewyczuwalna dla człowieka. Ten mały prąd wystarcza do zaświecenia lampki neonowej lub LED.
Ważne jest to, że ten typ próbnika działa tylko dla napięcia przemiennego (AC). Dla napięcia stałego (DC) nie będzie działał lub będzie działał niepoprawnie. Wiele osób początkujących lub amatorów próbuje wykorzystać próbnik napięcia AC np. do weryfikacji obecności napięcia na akumulatorze samochodowym. Do weryfikacji obecności napięcia DC służą testery dwubiegunowe lub multimetr.
Próbnik dwubiegunowy - pomiar różnicy potencjałów
Działa jak uproszczony woltomierz. Gdy przyłożysz obie sondy do punktów o różnym potencjale (np. faza i zero), elektronika wykrywa różnicę napięcia i sygnalizuje ją lampką lub dźwiękiem. Próg zadziałania to zazwyczaj 12V-50V, w zależności od modelu. Jedną z ważniejszych kwestii jest to, że umożliwia on weryfikację obecności napięcia zarówno AC jak i DC.
Nie wymaga przepływu prądu przez ciało użytkownika. Jest całkowicie bezpieczny. Wskazanie jest bardziej wiarygodne niż w próbnikach jednobiegunowych. Osobiście używam tylko i wyłącznie próbnika dwubiegunowego, ponieważ daje mi on pewność i bezpieczeństwo w pracy.
Detektor bezkontaktowy - pole elektromagnetyczne
Czujnik reaguje na zmienne pole elektryczne wokół przewodu pod napięciem AC. Im silniejsze pole (wyższe napięcie lub bliżej przewodu), tym głośniejszy sygnał dźwiękowy i/lub jaśniejsze światło LED.
Urządzenie jest bardzo czułe. Wykryje napięcie nawet przez izolację kabla, w ścianie czy w gniazdku. Czasami okazuje się przydatne przy lokalizacji tras przewodów przed wierceniem czy kuciu. Dla amatora lub osoby początkującej jest to przyjemne i bezpieczne rozwiązanie.
Jaki zakres próbnika wybrać?
Próbniki są projektowane dla określonych zakresów napięcia. Wybór zależy od tego, z jakimi instalacjami pracujesz.
Próbniki 12-250V AC
Podstawowy zakres dla instalacji domowych i niskonapięciowych. Wykrywa napięcie od 12V (np. transformatory dzwonkowe) do 250V (instalacje 230V z zapasem).
Zastosowanie:
- instalacje mieszkaniowe 230V,
- układy sterowania 24V AC,
- transformatory i zasilacze,
- oświetlenie 12V AC.
To wystarczający zakres dla „elektryka domowego”. Większość próbników jednobiegunowych (śrubokręty fazowe) ma właśnie ten zakres.
Próbniki 12-1000V AC
Rozszerzony zakres dla instalacji przemysłowych i trójfazowych. Oprócz 230V wykrywa także 400V (instalacje 3-fazowe) i wyższe napięcia do 1000V.
Zastosowanie:
- instalacje 3-fazowe 400V,
- rozdzielnice przemysłowe,
- silniki elektryczne trójfazowe,
- instalacje warsztatowe i fabryczne.
Jeśli pracujesz w przemyśle lub przy instalacjach trójfazowych, potrzebujesz próbnika z zakresem do 1000V. Zwróć uwagę na kategorię CAT . Dla rozdzielnic minimum CAT III.
Próbniki AC/DC (dwuzakresowe)
Niektóre próbniki dwubiegunowe wykrywają zarówno napięcie przemienne (AC), jak i stałe (DC).
Przydatne jeśli pracujesz z:
- instalacjami fotowoltaicznymi (DC do 1000V),
- systemami zasilania awaryjnego (akumulatory 12V, 24V, 48V DC),
- systemami ładowania samochodów elektrycznych,
- układami elektronicznymi (DC różne napięcia).
WAŻNE: Próbniki jednobiegunowe (śrubokręty fazowe) zasadniczo nie działają dla DC, to o czym wspominałem wcześniej. Potrzebujesz dwubiegunowego próbnika lub detektora specjalizowanego.
Jak używać próbnika napięcia?
Próbnik jednobiegunowy (śrubokręt fazowy)
- Sprawdź próbnik - przed użyciem zawsze zweryfikuj działanie na znanym źródle napięcia (np. gniazdko, o którym wiesz, że jest pod napięciem). Jeśli próbnik nie zaświeci się w gniazdku, może być uszkodzony.
- Dotknij ostrzem sprawdzanego punktu - wsuń ostrze próbnika do gniazdka, przyłóż do zacisku, dotkniej przewodu. Utrzymuj bezpieczny chwyt. Trzymaj próbnik za izolowaną część.
- Dotknij palcem metalowej końcówki w uchwycie próbnika. To zamyka obwód i pozwala na zaświecenie lampki.
- Obserwuj lampkę:
- lampka świeci = napięcie jest obecne (faza),
- lampka nie świeci = brak napięcia lub to przewód zerowy. - Sprawdź drugi otwór w gniazdku - jeden powinien zaświecić próbnik („faza”), drugi nie („zero”).
- Po sprawdzeniu - jeśli lampka nie świeci w żadnym otworze, instalacja jest bez napięcia (lub próbnik jest uszkodzony, dlatego zawsze weryfikuj na początku).
Próbnik dwubiegunowy
- Sprawdź próbnik na znanym źródle napięcia (gniazdko pod napięciem).
- rzyłóż jedną sondę do fazy (lub „podejrzanego” punktu pod napięciem).
- Przyłóż drugą sondę do „zera” (lub masy, lub drugiej fazy).
- Obserwuj wskaźnik:
- lampka/brzęczyk aktywny = napięcie obecne między punktami,
- brak sygnału = brak różnicy potencjałów (oba punkty mają ten sam potencjał lub oba bez napięcia). - Sprawdź wszystkie kombinacje - faza-zero, faza-faza (w instalacjach 3-fazowych).
Detektor bezkontaktowy

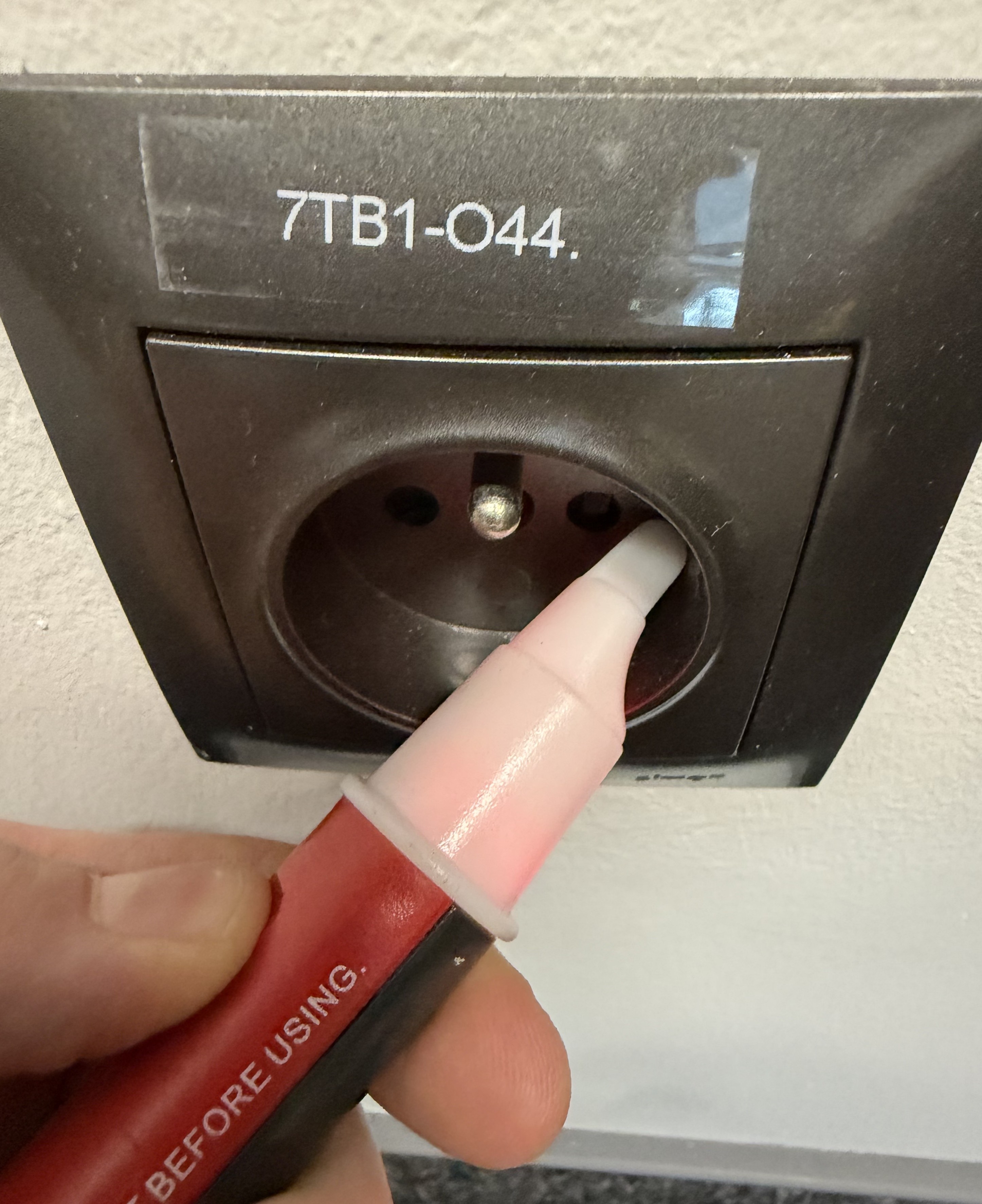

- Włącz detektor - zazwyczaj przyciskiem, zaświeci się LED lub zabrzęczy sygnalizując gotowość.
- Zbliż czujnik do sprawdzanego przewodu/gniazdka/kabla - nie musisz dotykać, wystarczy zbliżenie na 1-3 cm.
- Obserwuj sygnały:
- sygnał dźwiękowy i/lub świetlny = napięcie wykryte,
- cisza i brak światła = brak napięcia. - Przesuwaj detektor wzdłuż trasy przewodu, aby sprawdzić gdzie napięcie zaczyna się/kończy (przydatne przy lokalizacji przerwy w przewodzie).
- Wyłącz detektor po zakończeniu, oszczędzisz baterię.
Bezpieczeństwo pracy z próbnikiem
Jakie normy powinien spełniać próbnik?
Norma IEC 61243-3 - międzynarodowa norma dla próbników napięcia. Określa wymagania konstrukcyjne, zakresy pomiarowe, kategorię CAT.
Kategoria CAT - podobnie jak multimetry, próbniki mają kategorie określające bezpieczne środowisko użycia.
- CAT II - gniazdka i urządzenia końcowe (próbniki domowe).
- CAT III - rozdzielnice i instalacje stałe (próbniki instalatorskie).
- CAT IV - główne przyłącza energetyczne (próbniki dla elektroenergetyków).
PAMIĘTAJ: Dla instalatora pracującego przy rozdzielnicach, minimum to CAT III 1000V. Nie używaj tanich próbników bez certyfikatów CAT w profesjonalnych warunkach.
Oznaczenia na próbniku:
- symbol podwójnej izolacji (kwadrat w kwadracie),
- zakres napięcia (np. 12-1000V),
- kategoria CAT (np. CAT III 1000V),
- norma IEC 61243-3,
- logo producenta i CE.
Jeśli próbnik nie ma tych oznaczeń, to zabawka, nie narzędzie zawodowe. Według mnie nie powinieneś nawet tego używać, nie mówiąc o rozważaniu zakupu.
Jak chronić się przed porażeniem?
- Zawsze sprawdź próbnik przed użyciem na znanym źródle napięcia. Uszkodzony próbnik może nie wykryć napięcia i narażasz się na porażenie.
- Trzymaj próbnik tylko za izolowane części. Nie dotykaj metalowych części ostrza ani sondy, tylko izolowanego uchwytu.
- Nie ufaj wyłącznie próbnikowi jednobiegunowemu. Przy ważnych pracach (np. wymiana rozdzielnicy) użyj dodatkowo próbnika dwubiegunowego lub multimetru do potwierdzenia braku napięcia.
- Używaj rękawic izolacyjnych przy pomiarach w rozdzielnicach wysokiego napięcia lub w wilgotnych warunkach.
- Po „zdjęciu napięcia” z obwodu zawsze sprawdź próbnikiem czy napięcie rzeczywiście zniknęło.
- Wymieniaj próbniki co kilka lat. Mechanizmy się zużywają, lampki neonowe tracą czułość. Szczególnie próbnik „za 10 zł” używany 5 lat to potencjalne zagrożenie.
Najczęściej zadawane pytania o próbniki napięcia - FAQ
Czy próbnik można włożyć do kontaktu?
Tak, to podstawowe zastosowanie próbnika jednobiegunowego (śrubokręt fazowy). Wkładasz ostrze próbnika do otworu gniazdka (jeden to faza, drugi „zero”), dotykasz palcem metalowej końcówki w uchwycie i obserwujesz lampkę.
Zasady bezpieczeństwa:
- trzymaj próbnik tylko za izolowaną część,
- wkładaj powoli i ostrożnie,
- nie wkładaj siłą, jeśli nie wchodzi, nie forsuj,
- sprawdź oba otwory, jeden powinien zaświecić (faza), drugi nie („zero”),
- po sprawdzeniu delikatnie wyjmij próbnik.
Zwróć uwagę na gniazda z uziemieniem. Mają tzw. „bolec” czyli styk ochronny (PE - przewód ochronny). Próbnik nie powinien świecić się na tym „bolcu uziemiającym”. Jeśli świeci, to oznaka nieprawidłowości w instalacji (np. odwrócona faza z uziemieniem).
Dlaczego próbnik świeci, mimo że nie ma prądu?
To częsty problem, który występuje w przypadku próbników jednobiegunowych. Z tego względu odradzam go każdemu profesjonaliście.
1. Napięcie indukowane
W przewodzie biegnącym równolegle do przewodu pod napięciem (np. w jednej rurce instalacyjnej) może powstać napięcie indukowane przez pole elektromagnetyczne. Próbnik jednobiegunowy, będąc bardzo czułym, może to wykryć i zaświecić się, mimo że przewód NIE jest faktycznie pod napięciem roboczym.
Dlatego też użyj próbnika dwubiegunowego. On wymaga rzeczywistej różnicy potencjałów między fazą a „zerem”, więc nie zareaguje na napięcie indukowane.
2. Pojemność przewodu
Długie przewody mają pewną pojemność elektryczną. Odłączony przewód, który był pod napięciem, może zachować ładunek przez kilka sekund/minut. Próbnik wykryje ten ładunek i zaświeci się.
3. Uszkodzony próbnik
Próbnik z uszkodzonym rezystorem lub przepaloną lampką może zachowywać się nieprzewidywalnie. Świecić gdy nie powinien, lub nie świecić gdy powinien.
Zawsze sprawdź próbnik na znanym źródle napięcia przed rozpoczęciem pracy. Jeśli zachowuje się dziwnie, wymień po prostu na nowy.
4. Prądy błądzące
Szczególnie w starych, zawilgoconych instalacjach mogą występować prądy błądzące przez ziemię lub wilgotne ściany. Próbnik może to wykryć.
Użyj więc multimetru do zmierzenia konkretnej wartości napięcia. Jeśli pokazuje kilka woltów to prądy błądzące, a nie napięcie robocze.
Jeśli próbnik jednobiegunowy pokazuje napięcie, a masz wątpliwości to sprawdź próbnikiem dwubiegunowym lub multimetrem. Dwa niezależne pomiary dają pewność.
