Przecięcie kabla elektrycznego to jedna z najczęstszych awarii, które mogą przydarzyć się podczas remontu, wiercenia w ścianie czy nawet w trakcie zwykłego majsterkowania. Choć na pierwszy rzut oka wygląda to jak drobna usterka, w rzeczywistości niesie za sobą spore zagrożenia – od porażenia prądem, przez zwarcie, aż po ryzyko pożaru. Dlatego tak ważne jest, aby wiedzieć, jak w bezpieczny i prawidłowy sposób naprawić uszkodzony przewód.

Spis treści:

1. Jakie są przyczyny przeciętego kabla elektrycznego?
2. Jak sprawdzić, w którym miejscu kabel elektryczny jest przecięty?
3. Jak połączyć przecięty kabel elektryczny?
4. Jakie narzędzia będą potrzebne do połączenia kabla?
5. Jak przygotować kabel do łączenia?
6. Metody łączenia kabli
7. Test połączenia po naprawie kabla
8. Jak uniknąć przecięcia kabla elektrycznego?
9. Najczęściej zadawane pytania o przecięte kable elektryczne - FAQ

Jakie są przyczyny przeciętego kabla elektrycznego?

• Wiercenie w ścianie lub suficie – brak weryfikacji przebiegu przewodów.
• Prace remontowe i budowlane – skuwanie tynków, kucie bruzd czy przenoszenie gniazdek wiąże się z ryzykiem uszkodzenia istniejących kabli.
• Nieostrożne korzystanie z narzędzi – nożyk, szlifierka czy inne ostre narzędzie używane w pobliżu przewodów mogą łatwo przeciąć izolację.
• Nieuwaga – uszkodzenie przewodu przez przesuwanie ciężkich mebli, przygniecenie drzwiami kabla czy zbyt mocne zgięcie.
• Zwierzęta domowe – szczególnie gryzonie (np. myszy) lub domowe pupile (koty, psy), które mogą przegryźć kabel.
• Niewłaściwy montaż – niepoprawnie poprowadzone przewody, które nie są zabezpieczone, są bardziej narażone na uszkodzenia.

Świadomość zagrożeń związanych z przecięciem kabla pozwala lepiej przygotować się do pracy z instalacją elektryczną. Dzięki odpowiedniemu prowadzeniu przewodów, stosowaniu peszli ochronnych oraz używaniu detektorów można znacząco zmniejszyć ryzyko uszkodzeń i zapewnić większe bezpieczeństwo całej instalacji.

Jak sprawdzić, w którym miejscu kabel elektryczny jest przecięty?

Zanim przystąpisz do naprawy, musisz dokładnie zlokalizować miejsce uszkodzenia. W przypadku kabla przeciętego w widocznym miejscu (np. przedłużacza, przewodu zasilającego sprzęt RTV czy AGD) problem jest prosty do zidentyfikowania. Trudniej, gdy uszkodzenie nastąpiło w ścianie, suficie albo pod podłogą.

Jak zlokalizować przecięty kabel?

• Wizualna inspekcja – jeśli kabel jest dostępny „na wierzchu”, wystarczy go przejrzeć i znaleźć usterkę.
• Multimetr/tester ciągłości – przy pomocy miernika można sprawdzić ciągłość obwodu. Brak sygnału w danym odcinku oznacza przerwę w przewodzie.
• Detektor przewodów – specjalne urządzenie, które pozwala określić przebieg instalacji w ścianie i wskazać miejsce przerwania. To bezpieczne i skuteczne rozwiązanie, szczególnie przy kablach ukrytych w murze.

W przypadku przewodów ukrytych w ścianie konieczne może być odsłonięcie fragmentu tynku, aby dostać się do miejsca przecięcia. Warto też porównać przebieg instalacji z dokumentacją elektryczną budynku, jeśli taka jest dostępna.

Jak połączyć przecięty kabel elektryczny?

Naprawa przeciętego kabla wymaga zachowania szczególnych zasad bezpieczeństwa i starannego wykonania poszczególnych kroków. Improwizowane działania, takie jak skręcenie przewodów i owinięcie ich taśmą izolacyjną, mogą skończyć się poważną awarią lub pożarem. Poniżej opisujemy, jak bezpiecznie wykonać naprawę.

1. Wyłączenie zasilania

Pierwszym i absolutnie najważniejszym krokiem jest wyłączenie zasilania w danym obwodzie. Zrób to poprzez wyłączenie odpowiedniego zabezpieczenia w rozdzielnicy.

2. Weryfikacja braku napięcia

Po wyłączeniu zabezpieczenia upewnij się, że przewód nie jest pod napięciem. Do tego celu użyj próbnika napięcia lub multimetru.

3. Przygotowanie narzędzi

Do naprawy przydadzą się podstawowe narzędzia ręczne, takie jak:

• ściągacz izolacji lub nożyk do kabli,
• szczypce,
• złączki elektryczne (np. szybkozłączki WAGO lub kostki zaciskowe),
• koszulki termokurczliwe,
• ewentualnie lutownica z cyną i kalafonią.

Choć przecięcie kabla może wydawać się drobną usterką, zawsze traktuj to jak potencjalne zagrożenie.

4. Normy bezpieczeństwa

Wszelkie prace przy instalacjach elektrycznych powinny być zgodne z normami PN-HD 60364 i zasadami sztuki elektrycznej. Jeśli nie masz doświadczenia w tego typu naprawach, rozważ wezwanie elektryka z odpowiednimi uprawnieniami (Nowe zasady wydawania świadectwa kwalifikacyjnego E1 i D1. Co się zmieniło?)

Jakie narzędzia będą potrzebne do połączenia kabla?

Bez odpowiednich narzędzi trudno wykonać naprawę przeciętego kabla w sposób bezpieczny i trwały. Zestaw, którego będziesz potrzebować, nie jest skomplikowany, a większość elementów można znaleźć w każdym dobrze wyposażonym warsztacie.

Podstawowe narzędzia i akcesoria:

• Ściągacz izolacji – pozwala szybko i precyzyjnie usunąć zewnętrzną warstwę izolacji z przewodu, nie uszkadzając przy tym żył miedzianych.
• Nożyk do kabli – alternatywa do ściągacza izolacji, przydatny zwłaszcza przy grubych przewodach.
• Szczypce/kombinerki – do przytrzymywania przewodów i ich ewentualnego skręcania.
• Próbnik napięcia / multimetr – do sprawdzenia, czy kabel rzeczywiście nie znajduje się pod napięciem.
• Złączki elektryczne – szybkozłączki typu WAGO lub tradycyjne kostki zaciskowe, które umożliwiają trwałe i bezpieczne połączenie żył.
• Koszulki termokurczliwe – do dodatkowej izolacji połączeń, zabezpieczają przed wilgocią i przypadkowym dotknięciem.
• Lutownica (opcjonalnie) – przydatna, jeśli wybierzesz lutowanie przewodów zamiast użycia złączek.
• Taśma izolacyjna – tylko jako uzupełnienie izolacji, nigdy jako jedyne zabezpieczenie naprawy (Poznaj popularne metody naprawy izolacji - Jakie są sposoby izolacji przewodów elektrycznych?)

Dobrze dobrane narzędzia znacząco ułatwią pracę i sprawią, że naprawa będzie szybka, a połączenie przewodów – trwałe i bezpieczne. Warto zainwestować w jakościowe narzędzia ręczne, które posłużą wielokrotnie.

Jak przygotować kabel do łączenia?

Przygotowanie kabla do łączenia to kluczowy etap, który ma bezpośredni wpływ na trwałość, bezpieczeństwo i jakość połączenia. Należy wykonać go starannie, aby uniknąć późniejszych problemów z instalacją.

1. Usunięcie powłoki zewnętrznej
   Jeśli kabel został przecięty lub wymaga naprawy, najpierw odetnij uszkodzony fragment ostrymi szczypcami lub nożykiem – krawędzie muszą być równe i czyste. Następnie delikatnie zdejmij zewnętrzną powłokę ochronną kabla (np. PVC), uważając, aby nie przeciąć izolacji żył wewnętrznych. Do tego celu najlepiej użyć nożyka do kabli lub specjalnego strippera.
2. Odsłonięcie izolacji z żył
   Po usunięciu powłoki zewnętrznej, należy zdjąć izolację z każdej żyły przewodu. Odkryj tylko taki odcinek, jaki jest potrzebny do włożenia w złączkę lub wykonania lutowania – zazwyczaj od kilku do kilkunastu milimetrów. Najlepiej zrobić to ściągaczem izolacji, który pozwala precyzyjnie usunąć osłonę, nie uszkadzając przy tym miedzianych drucików.
3. Przygotowanie żył do połączenia
   - W przypadku przewodów typu linka (wielodrutowych) warto zastosować tulejki zaciskowe, aby druciki nie rozchodziły się podczas montażu.
   - W przypadku przewodów jednodrutowych wystarczy, że końcówka będzie równa i czysta.

Prawidłowe przygotowanie kabla – poprzez usunięcie powłoki zewnętrznej oraz izolacji z żył – zapewnia solidne i bezpieczne połączenie, odporne na uszkodzenia mechaniczne i elektryczne.

Metody łączenia kabli

Istnieje kilka sposobów na trwałe i bezpieczne połączenie przeciętego kabla. Wybór metody zależy od rodzaju przewodu, miejsca uszkodzenia oraz dostępnych narzędzi. Poniżej przedstawiamy najczęściej stosowane rozwiązania.

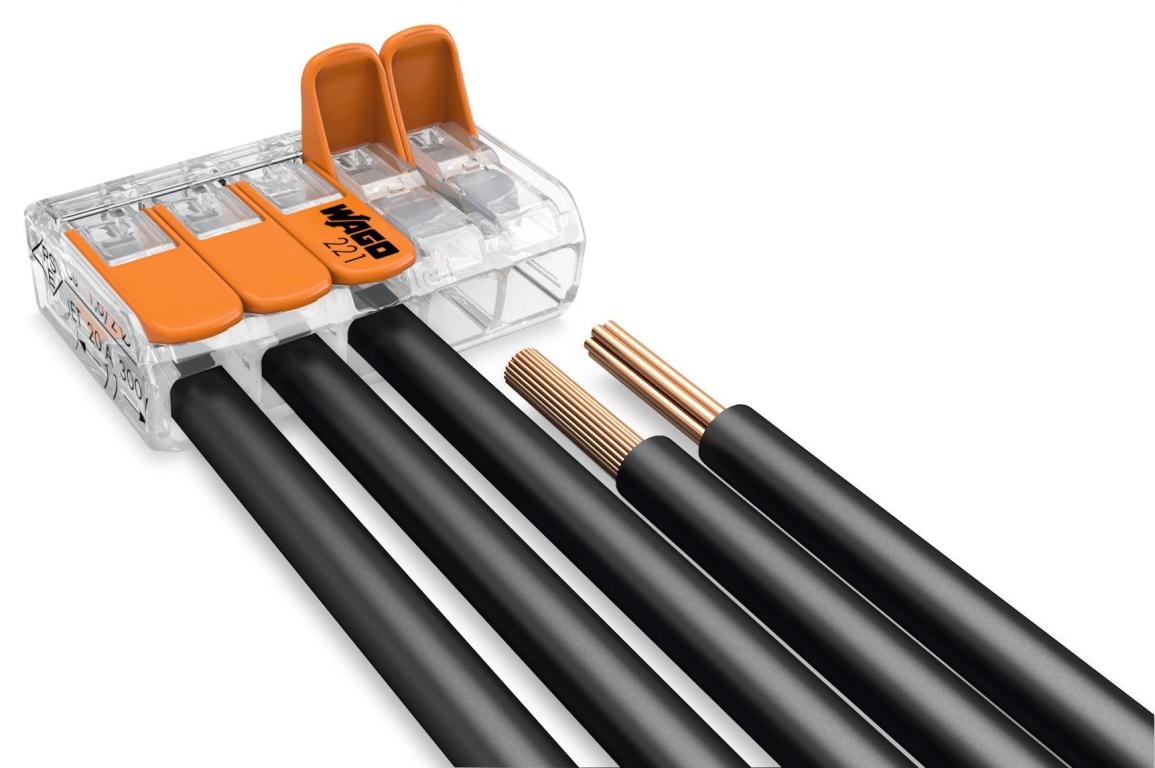

Szybkozłączki

Szybkozłączk (np. popularne WAGO) to jedno z najprostszych i najpopularniejszych rozwiązań.

Zalety:

• szybki montaż bez konieczności lutowania i dodatkowych narzędzi,
• możliwość wielokrotnego użycia,
• dostępne różne rozmiary dopasowane do przekroju przewodu,
• bardzo dobra izolacja.

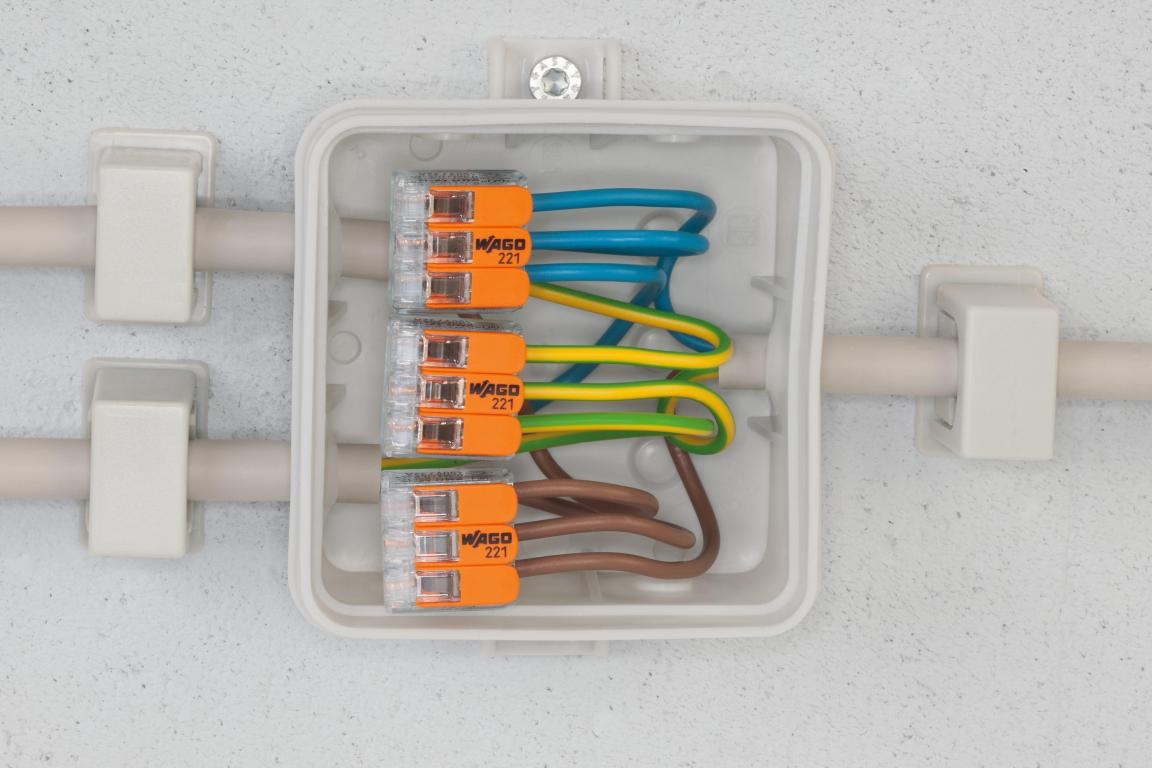

Zastosowanie: idealne do naprawy kabli w puszkach instalacyjnych, a także w miejscach, gdzie liczy się czas i prostota montażu.

Złączki elektryczne (kostki, listwy zaciskowe)

Złączki elektryczne to klasyczna metoda łączenia przewodów.

Zalety:

• montaż bez konieczności lutowania,
• możliwość wielokrotnego użycia,
• dostępne różne rozmiary dopasowane do przekroju przewodu,
• bardzo dobra izolacja.

Wady:

• konieczność dokładnego dokręcenia śrubki, aby przewód nie wysunął się z zacisku,
• jeśli przewód jest linką, trzeba użyć tulejki zaciskowej,
• przy wielokrotnym użyciu śrubki mogą się luzować.

Zastosowanie: sprawdzą się przy przewodach jednożyłowych i wielożyłowych, pod warunkiem że są dobrze zabezpieczone w puszce lub dodatkowej izolacji.

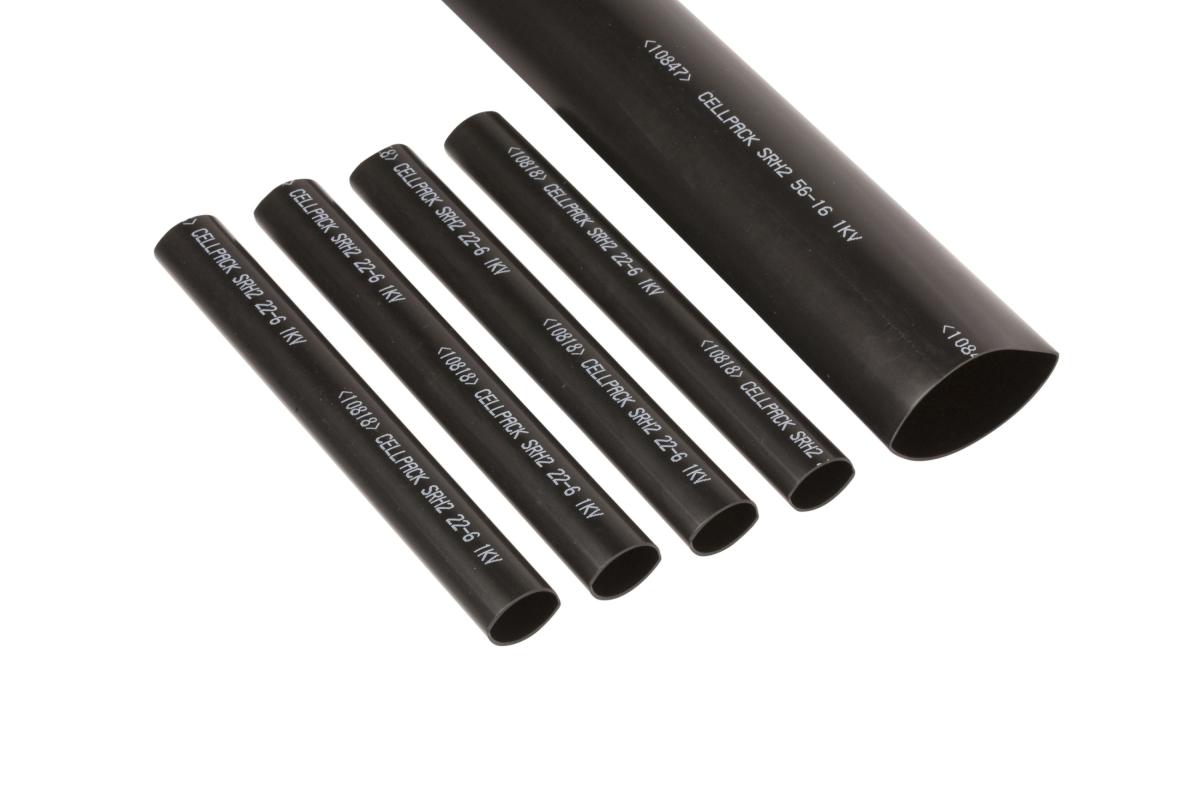

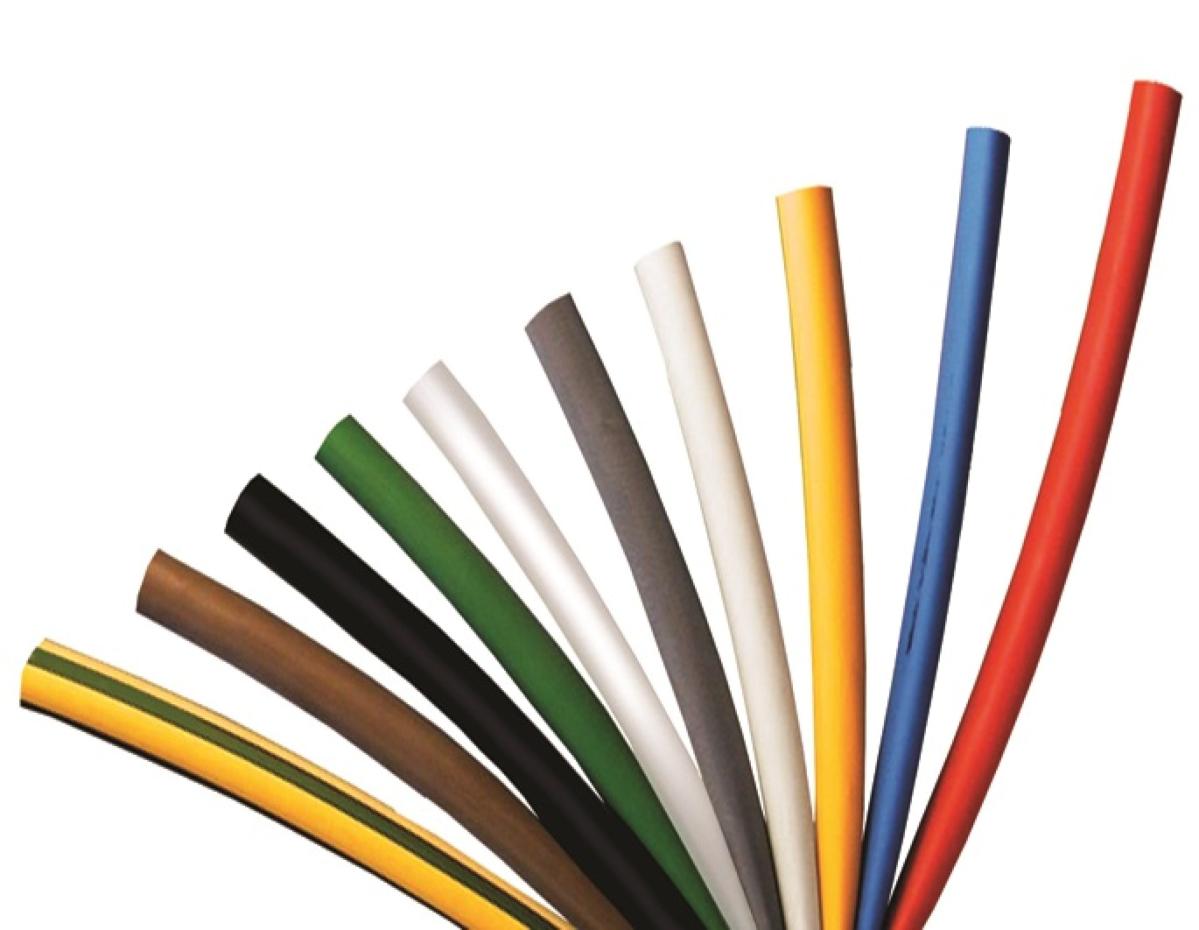

Koszulki termokurczliwe

Koszulki termokurczliwe to jedna z najprostszych i najskuteczniejszych metod łączenia oraz zabezpieczania przewodów w różnych instalacjach.

Zalety:

• szybka i prosta aplikacja,
• doskonała izolacja elektryczna,
• ochrona przed wilgocią, uszkodzeniami mechanicznymi i korozją,
• estetyczny wygląd połączenia,
• sprawdzają się zarówno w instalacjach domowych, jak i przemysłowych.

Wady:

• wymagają dodatkowego źródła ciepła (opalarka, zapalniczka),
• nie nadają się do wielokrotnego użytku – po obkurczeniu trzeba je wymienić przy ponownym rozłączeniu przewodów.

Zastosowanie: Idealne do zabezpieczania połączeń lutowanych, złączek lub skręconych żył, szczególnie tam, gdzie ważna jest szczelność, trwałość i odporność na czynniki zewnętrzne.

Test połączenia po naprawie kabla

Po wykonaniu naprawy niezbędne jest sprawdzenie, czy połączenie działa poprawnie i jest w pełni bezpieczne.

1. Kontrola wizualna

   - sprawdź, czy wszystkie przewody są solidnie osadzone w złączkach lub kostkach,
   - sprawdź, czy koszulka termokurczliwa lub izolacja dobrze osłania połączenie.
2. Sprawdzenie ciągłości obwodu

   - użyj multimetru, aby upewnić się, że jest zachowana ciągłość przewodu,
3. Włączenie zasilania

   - dopiero po upewnieniu się, że przewód jest poprawnie połączony i zaizolowany, włącz bezpiecznik,
   - obserwuj, czy urządzenia podłączone po naprawie działają prawidłowo i czy nie pojawiają się żadne iskrzenia/ zapach spalenizny.
4. Monitorowanie w czasie

   - jeśli zauważysz jakiekolwiek niepokojące objawy, natychmiast odłącz instalację i skonsultuj się z elektrykiem.

Dzięki przeprowadzeniu testów masz pewność, że połączenie zostało wykonane prawidłowo i kabel może być dalej bezpiecznie użytkowany.

Jak uniknąć przecięcia kabla elektrycznego?

Aby uniknąć przecięcia kabla elektrycznego, warto korzystać z detektora przewodów i znać przebieg instalacji, zwłaszcza przed wierceniem czy kuciem w ścianach. Przewody należy dodatkowo zabezpieczać w listwach, kanałach lub peszlach, a podczas prac remontowych zachować szczególną ostrożność. Dzięki temu instalacja będzie bezpieczniejsza i mniej narażona na uszkodzenia.

Najczęściej zadawane pytania o przecięte kable elektryczne - FAQ

Czy taśma izolacyjna może naprawić przecięty kabel?

Taśma izolacyjna może być stosowana jedynie jako dodatkowe zabezpieczenie połączenia, ale nigdy nie powinna być jedyną metodą naprawy przeciętego kabla. Owinięcie samej taśmy wokół uszkodzonego przewodu nie zapewnia odpowiedniej izolacji ani trwałości – po pewnym czasie klej traci swoje właściwości, a kabel staje się ponownie niebezpieczny. Prawidłowa naprawa wymaga zastosowania złączek, kostek lub lutowania, a następnie zabezpieczenia koszulką termokurczliwą lub puszką instalacyjną.
