Przepięcia elektryczne to jedno z największych zagrożeń dla domowej elektroniki. W tym poradniku wyjaśniamy, czym są przepięcia, jak powstają i jak się przed nimi skutecznie chronić – szczególnie w sezonie burzowym.

Spis treści:

1. Co to jest przepięcie elektryczne?
2. Jakie są rodzaje przepięć elektrycznych?
3. Jakie są najczęstsze przyczyny przepięć w domu?
4. Jakie skutki mogą mieć przepięcia dla elektroniki?
5. FAQ – Najczęściej zadawane pytania o przepięcia

Co to jest przepięcie elektryczne?

Przepięcie elektryczne to krótkotrwały wzrost napięcia w sieci elektroenergetycznej, który przekracza dopuszczalne normy dla danego typu instalacji i urządzeń. Może trwać od ułamka mikrosekundy do kilku milisekund, ale nawet w tak krótkim czasie jest w stanie uszkodzić delikatne układy elektroniczne, zniszczyć zasilacze, a nawet spowodować pożar.

Do typowych wartości napięcia w domowej instalacji (230 V) przepięcia mogą wynosić od kilkuset do nawet kilku tysięcy woltów – w przypadku bezpośredniego lub pośredniego uderzenia pioruna. Ich występowanie nie zawsze jest widoczne gołym okiem – czasem objawem jest tylko uszkodzenie sprzętu lub jego niestabilna praca.

Dlaczego to ważne?

Nowoczesna elektronika – komputery, telewizory, routery, sprzęt AGD – jest coraz bardziej czuła na wszelkie zakłócenia w zasilaniu. Przepięcia stanowią dla nich realne zagrożenie i dlatego tak istotne jest ich wykrywanie i neutralizowanie na jak najwcześniejszym etapie.

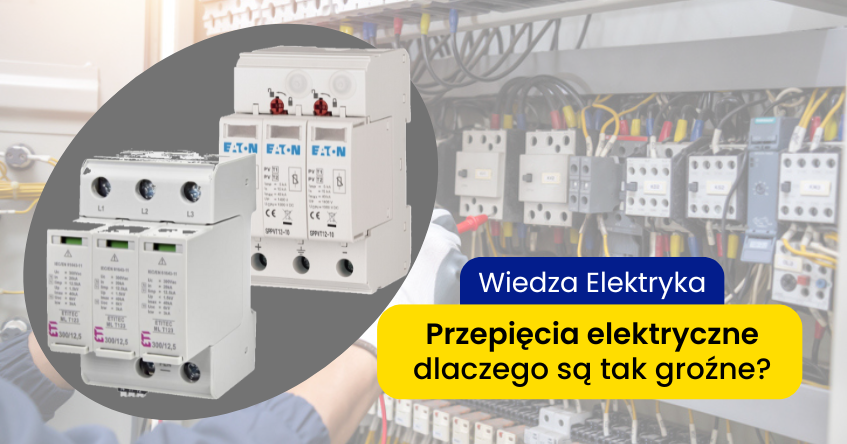

Ograniczniki przepięć to urządzenia, które chronią przed tym zjawiskiem. Konieczne jest instalowanie ich w rozdzielnicy elektrycznej w każdym domu. Szczególnie to ważne podczas sezonu burzowego.

Jakie są rodzaje przepięć elektrycznych?

Poniżej przedstawiamy podstawowe rodzaje przepięć, które mogą wystąpić w domowej lub przemysłowej sieci elektroenergetycznej.

Przepięcia łączeniowe

To jedne z najczęściej występujących przepięć. Powstają na skutek nagłych zmian w sieci, np. przy załączaniu lub wyłączaniu dużych obciążeń (silników, transformatorów, kondensatorów) lub podczas pracy urządzeń energoelektronicznych. Przepięcia łączeniowe są szczególnie groźne dla urządzeń elektronicznych zasilanych impulsowo.

Cechy:

• krótkotrwałe,
• o umiarkowanej amplitudzie,
• mogą powtarzać się cyklicznie.

Przepięcia dorywcze (ziemnozwarciowe)

Występują w wyniku przypadkowego zwarcia do ziemi, np. przy uszkodzeniach kabli, błędach montażowych lub działaniach osób trzecich. Takie przepięcia mogą skutkować nagłym wzrostem potencjału ziemi w instalacji, co zagraża bezpieczeństwu użytkowników i urządzeń.

Przepięcia zwarciowe

Związane są bezpośrednio ze zwarciami w sieci – np. międzyfazowymi lub faza-ziemia. Towarzyszy im zazwyczaj duży prąd zwarciowy oraz gwałtowne zmiany napięcia. Ich skutki mogą być katastrofalne: od uszkodzenia przewodów po trwałe zniszczenie sprzętu.

Ważne: ograniczniki przepięć nie zastępują zabezpieczeń zwarciowych, ale mogą złagodzić skutki ich wystąpienia.

Przepięcia rezonansowe

To rzadziej występujące, ale bardzo niebezpieczne zjawiska, powstające w wyniku rezonansu częstotliwości między elementami instalacji (np. indukcyjnością kabli i pojemnością kondensatorów). Mogą prowadzić do powstania napięć wielokrotnie przekraczających znamionowe wartości w sieci.

Jakie są najczęstsze przyczyny przepięć w domu?

Przepięcia w domowych instalacjach elektrycznych mogą mieć różne źródła – od naturalnych zjawisk atmosferycznych, po codzienne użytkowanie urządzeń. Zrozumienie tych przyczyn jest kluczowe dla zaprojektowania skutecznego systemu ochrony i wyboru odpowiednich zabezpieczeń. Poradnik: kiedy instalacja odgromowa jest obowiązkowa?

Co powoduje przepięcia w domowej instalacji?

• burze i wyładowania atmosferyczne,
• włączanie/wyłączanie dużych urządzeń,
• awarie i prace konserwacyjne w sieci,
• wadliwa instalacja elektryczna,
• instalacja fotowoltaiczna.

Wyładowania atmosferyczne (burze)

To najpoważniejsze, ale też najbardziej znane źródło przepięć. Uderzenie pioruna – nawet w odległości kilkuset metrów – może spowodować przepięcie w instalacji elektrycznej. Energia wyładowania może dostać się do budynku nie tylko przez linię zasilającą, ale też przez instalację antenową, telefoniczną czy internetową.

Przełączanie dużych obciążeń

Częste włączanie i wyłączanie urządzeń takich jak klimatyzatory, lodówki, pompy, piece indukcyjne czy elektronarzędzia generuje impulsy napięciowe, które z czasem mogą uszkodzić delikatne układy elektroniczne.

Prace konserwacyjne i awarie w sieci energetycznej

Nagłe zmiany napięcia, przełączenia między transformatorami, uszkodzenia linii energetycznych – to wszystko może skutkować pojawieniem się przepięć w domowej sieci.

Wadliwa instalacja elektryczna

Nieprawidłowo wykonane połączenia, brak uziemienia, źle dobrane zabezpieczenia lub zbyt długie przewody ochronne zwiększają ryzyko uszkodzenia sprzętu przez przepięcie.

Systemy fotowoltaiczne

Instalacje PV są szczególnie narażone na przepięcia atmosferyczne – zarówno od strony sieci AC, jak i toru DC. Wymagają one dodatkowej ochrony, zarówno po stronie falownika, jak i w rozdzielnicy głównej.

Jakie skutki mogą mieć przepięcia dla elektroniki?

Najczęstsze skutki przepięć to:

• spalenie zasilacza lub płyty głównej: np. w komputerze, telewizorze, dekoderze,
• zniszczenie portów komunikacyjnych: takich jak HDMI, USB, Ethernet,
• nieodwracalne uszkodzenie układów sterujących: np. w systemach grzewczych, klimatyzatorach, automatyce domowej,
• zanik danych i restart systemów – zwłaszcza w przypadku serwerów, komputerów lub systemów alarmowych,
• skrócenie żywotności elektroniki – nawet niewielkie, powtarzające się przepięcia mogą stopniowo osłabiać komponenty.

Nawet krótkotrwałe przepięcie może spowodować poważne uszkodzenia sprzętu elektronicznego – szczególnie nowoczesnych urządzeń, które są coraz bardziej czułe na zakłócenia w zasilaniu. Przepięcia nie tylko niszczą sprzęt natychmiastowo, ale mogą również prowadzić do jego stopniowego uszkadzania i skrócenia żywotności.

Jak rozpoznać, że sprzęt został uszkodzony przez przepięcie?

Objawy uszkodzenia sprzętu przez przepięcie mogą być różne, zależnie od rodzaju urządzenia i stopnia awarii. Oto typowe sygnały:

• urządzenie nie uruchamia się mimo prawidłowego zasilania,
• słychać charakterystyczne „pyknięcie” lub widać przypalenia na zasilaczu,
• komputer/telewizor wyłącza się bez ostrzeżenia lub zawiesza,
• pojawiają się problemy z komunikacją – np. brak internetu, niedziałające porty USB,
• diody sygnalizacyjne migają nienaturalnie lub wcale się nie świecą.

W przypadku podejrzenia uszkodzenia przez przepięcie warto sprawdzić, czy inne urządzenia podłączone do tej samej linii również nie wykazują objawów awarii. Warto zapoznać się z artykułem Ochrona instalacji elektrycznych w sezonie burzowym. Poznaj najnowsze rozwiązania.

FAQ – Najczęściej zadawane pytania o przepięcia

Jak sprawdzić, czy było przepięcie?

Przepięcia trwają bardzo krótko, więc trudno je zaobserwować w czasie rzeczywistym. Objawy to m.in.:

• nagłe uszkodzenie sprzętu (bez innych oznak awarii),
• przypalone elementy zasilaczy lub płytek drukowanych,
• uszkodzenia portów sieciowych lub HDMI,
• zadziałanie wskaźnika stanu w ograniczniku przepięć (np. zmiana koloru na czerwony).

Niektóre ograniczniki posiadają funkcję rejestracji zadziałania – wtedy możesz sprawdzić historię zdarzeń.

Czy zwarcie to przepięcie?

Nie. Zwarcie to połączenie dwóch punktów o różnym potencjale elektrycznym z bardzo małą rezystancją – powoduje gwałtowny przepływ prądu. Przepięcie natomiast to krótkotrwały wzrost napięcia w sieci. Oba zjawiska są groźne, ale mają inne przyczyny i wymagają innych zabezpieczeń.

Co chroni dom przed burzą?

Kompleksową ochronę zapewniają:

• instalacja odgromowa – odprowadza energię pioruna z dachu do ziemi,
• ograniczniki przepięć T1 i T2 – chronią instalację wewnętrzną przed przepięciami atmosferycznymi i łączeniowymi,
• listwy przepięciowe (T3) – zabezpieczają sprzęt końcowy,
• dobre uziemienie – zapewnia skuteczne działanie wszystkich powyższych.

Dowiedz się więcej: Kiedy instalacja odgromowa jest obowiązkowa?

Jak podłączyć przepięciówkę?

"Przepięciówka" to potoczne określenie ogranicznika przepięć lub listwy przepięciowej. W przypadku listwy – wystarczy ją podłączyć do gniazdka i upewnić się, że przewód PE (uziemienie) jest obecny.

W przypadku ogranicznika przepięć w rozdzielnicy:

• podłącz fazy (L), przewód neutralny (N) i ochronny (PE),
• użyj możliwie krótkich przewodów (do 0,5 m),
• zadbaj o dobre uziemienie.

Szczegóły montażu znajdziesz w osobnym artykule: Jak podłączyć ogranicznik przepięć? Schemat i instrukcje krok po kroku
