W tym artykule krok po kroku pokażemy, jak poprawnie podłączyć ogranicznik przepięć w typowej instalacji elektrycznej. Przedstawimy nie tylko szczegółowy schemat połączeń, ale również omówimy zasady doboru odpowiedniego typu ogranicznika, sposoby podłączenia przewodów ochronnych i potencjalne błędy, których należy unikać. Dzięki tej instrukcji dowiesz się, jak zapewnić skuteczną ochronę swojej instalacji i zminimalizować ryzyko uszkodzeń sprzętu elektrycznego.

Spis treści:

1. Jaki typ ogranicznika wybrać – Typ 1, 2 czy 3?
2. Dobór SPD w zależności od rodzaju sieci
3. Jak prawidłowo podłączyć ogranicznik przepięć?
4. Montaż ogranicznika przepięć w rozdzielnicy krok po kroku
5. Jak sprawdzić, czy ogranicznik przepięć jest dobrze zamontowany?
6. Jak działa ogranicznik przepięć po podłączeniu?
7. FAQ – Najczęściej zadawane pytania o ograniczniki przepięć

Jaki typ ogranicznika wybrać – Typ 1, 2 czy 3?

Wybór odpowiedniego typu ogranicznika przepięć (SPD – ang. Surge Protective Device) jest kluczowy dla skutecznej ochrony instalacji elektrycznej. Nie każdy ogranicznik działa w ten sam sposób ani nie nadaje się do każdego zastosowania.

Wyróżniamy trzy podstawowe typy: Typ 1, Typ 2 oraz Typ 3. Każdy z nich przeznaczony jest do ochrony przed innym rodzajem zagrożenia i powinien być stosowany zgodnie z wymaganiami konkretnego obiektu.

Jaki rodzaj ogranicznika wybrać?

Ogranicznik przepięć iskiernikowy

Ograniczniki Typu 1 (iskiernikowe) służą do odprowadzania bardzo dużych prądów powstałych w wyniku bezpośredniego uderzenia pioruna lub przeniesienia energii z pobliskiego uderzenia. Montuje się je głównie w budynkach wyposażonych w instalację odgromową. Ich charakterystyczną cechą jest wysoka odporność na prądy udarowe i możliwość wielokrotnego działania.

Ogranicznik przepięć warystorowy

Ogranicznik Typu 2 (warystorowy) to najczęściej stosowany typ ograniczników, który zabezpiecza instalację przed przepięciami łączeniowymi i pośrednimi skutkami wyładowań atmosferycznych. Znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych i przemysłowych. To uniwersalne rozwiązanie dla większości instalacji elektrycznych.

Ochronniki przepięciowe kombinowane

Ograniczniki Typu 3 to urządzenia końcowe, montowane tuż przy zabezpieczanych odbiornikach – np. komputerach, RTV czy automatyce przemysłowej. Z reguły stosuje się je jako uzupełnienie ograniczników T1 i T2. Często występują w formie listew zasilających lub modułów gniazdkowych.

Dobór odpowiedniego typu ogranicznika powinien opierać się nie tylko na rodzaju budynku, ale również na analizie ryzyka i przepisach normatywnych. Warto zapoznać się z podstawami instalacji odgromowych i zasadami ich projektowania – pomocne w tym będą m.in. artykuły:

Dobór SPD w zależności od rodzaju sieci

Dobór odpowiedniego ogranicznika przepięć (SPD) zależy nie tylko od jego typu (T1, T2, T3), ale również od rodzaju sieci zasilającej w danym obiekcie. Różne układy sieci – takie jak TN-C, TN-S, TN-C-S, TT czy IT – wymagają innych konfiguracji podłączenia i liczby modułów SPD. Błędne dopasowanie ochronnika do układu może skutkować nie tylko brakiem ochrony, ale także nieprawidłową pracą całej instalacji.

Układ sieci TN-C

W sieci TN-C, w której przewód neutralny i ochronny (PEN) są wspólne, ogranicznik powinien być podłączony między przewód fazowy a PEN. W takim przypadku stosuje się najczęściej 2- lub 3-polowe ograniczniki – w zależności od liczby faz. Trzeba jednak pamiętać, że układ TN-C nie umożliwia pełnej ochrony przed przepięciami – dlatego zaleca się jego modernizację do TN-C-S.

Układ sieci TN-S i TN-C-S

W tych układach przewód neutralny (N) i ochronny (PE) są rozdzielone. To najczęściej spotykany typ sieci w budownictwie mieszkaniowym i przemysłowym. Do skutecznej ochrony potrzeba ograniczników, które chronią zarówno międzyfazowo (L-L), jak i względem ziemi (L-PE, N-PE). W praktyce stosuje się ograniczniki czteropolowe (3 fazy + N).

Produkty dopasowane do takich układów:

• Ograniczniki przepięć klasy T1+T2
• Ograniczniki przepięć klasy T2 – trójfazowe

Układ sieci TT

W układzie TT stosowanie ograniczników przepięć wymaga szczególnej ostrożności, ponieważ punkt neutralny transformatora nie jest bezpośrednio połączony z ziemią użytkownika. W takim przypadku ogranicznik musi być połączony z oddzielnym uziemieniem. Stosuje się najczęściej modele z dodatkowymi zabezpieczeniami upływowo-prądowymi i dobrą separacją między przewodem ochronnym a neutralnym.

Układ sieci IT

Sieci IT charakteryzują się brakiem bezpośredniego uziemienia punktu neutralnego. To układ rzadko spotykany w budownictwie mieszkaniowym, lecz często stosowany w szpitalach, serwerowniach i zakładach przemysłowych, gdzie kluczowe jest zapewnienie ciągłości zasilania. Dobór ograniczników w tej sieci wymaga bardzo dokładnej analizy i zastosowania dedykowanych rozwiązań.

W przypadku nietypowych sieci warto zapoznać się ze szczegółowymi kategoriami na stronie:

• wszystkie ograniczniki przepięć,
• oraz skorzystać z filtrów wyszukiwania w zależności od liczby biegunów i typu sieci.

Jak prawidłowo podłączyć ogranicznik przepięć?

Prawidłowy montaż ogranicznika przepięć to kluczowy element skutecznej ochrony instalacji elektrycznej. Niewłaściwe podłączenie może doprowadzić do jego nieskuteczności lub nawet uszkodzenia urządzeń końcowych.

Aby zapewnić pełne bezpieczeństwo, należy przestrzegać zasad określonych w normach PN-HD 60364-5-534:2016-07 oraz wytycznych producenta (Najważniejsze normy dotyczące ochrony odgromowej zebraliśmy w osobnym artykule - sprawdź czy jesteś na bieżąco).

W tej sekcji przedstawiamy najważniejsze zasady, schematy oraz narzędzia, które pomogą Ci wykonać montaż poprawnie i bezpiecznie.

Wymagane narzędzia i materiały

Do montażu ogranicznika przepięć potrzebne będą:

• śrubokręt izolowany (krzyżowy lub płaski, zależnie od zacisków),
• miernik uniwersalny (do sprawdzenia napięć i ciągłości przewodów),
• przewody odpowiedniej grubości (najczęściej 6–16 mm² Cu),
• końcówki kablowe (np. tulejkowe),
• ogranicznik przepięć odpowiedniego typu (T1, T2, T3),
• rozdzielnica modułowa z miejscem na szynę DIN,
• listwa PE i N (jeśli nie jest zintegrowana z rozdzielnicą),
• uziemienie o niskiej rezystancji (poniżej 10 Ω – najlepiej poniżej 5 Ω).

Gdzie zamontować ogranicznik przepięć?

Najlepszym miejscem montażu ogranicznika przepięć jest główna rozdzielnica elektryczna budynku (w przypadku ograniczników T1 i T2) oraz lokalna rozdzielnica odbiorcza (dla ograniczników T3). Urządzenie powinno być zamontowane jak najbliżej miejsca wejścia zasilania do obiektu, by minimalizować długość przewodów ochronnych

Zalecenia montażowe:

• przewody ochronne powinny być jak najkrótsze – najlepiej poniżej 0,5 m,
• przewody fazowe i neutralne powinny być prowadzone równolegle i możliwie symetrycznie,
• punkt uziemienia powinien znajdować się możliwie blisko ogranicznika.

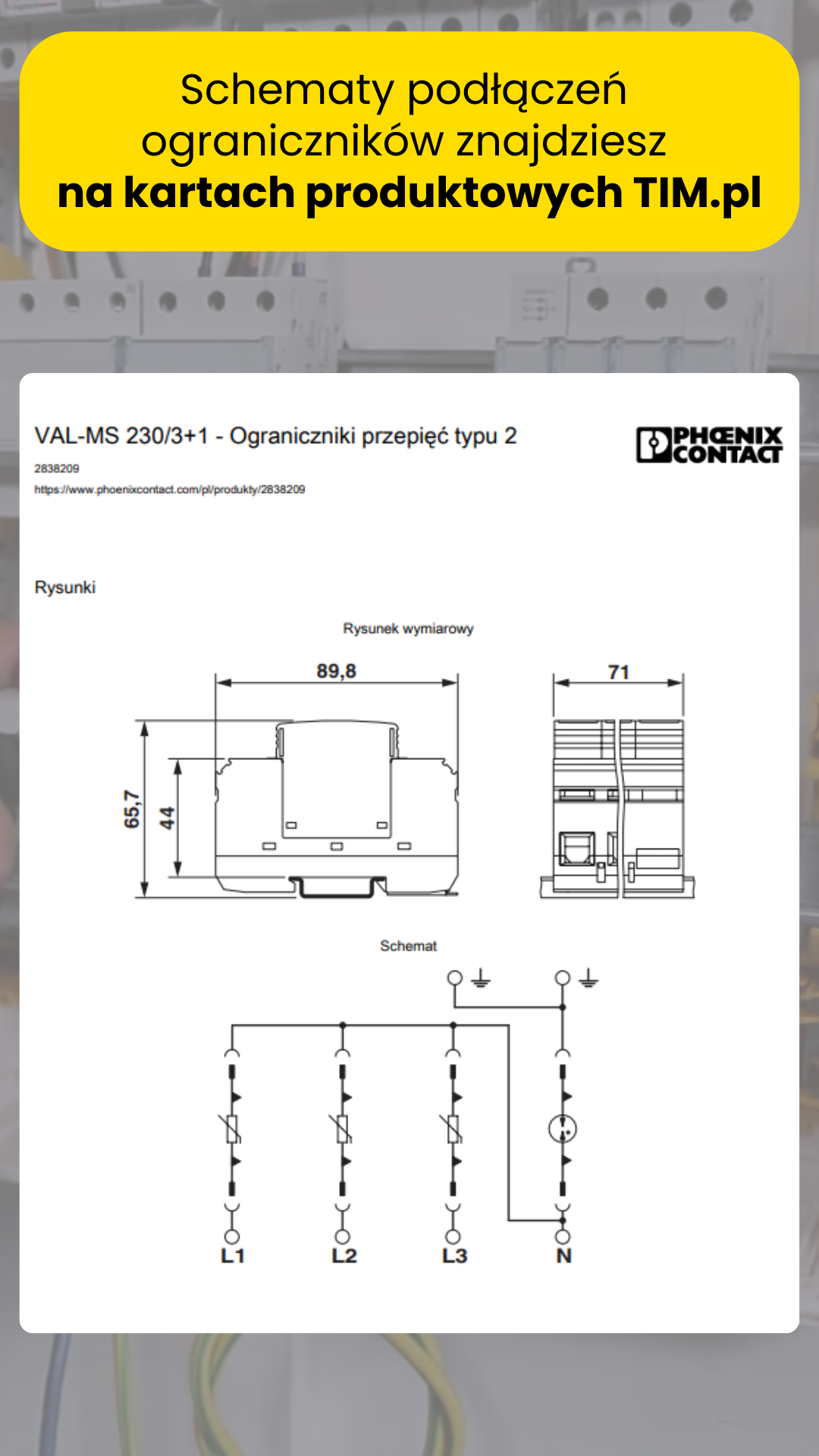

Schemat podłączenia ogranicznika przepięć

Typowy schemat montażu ogranicznika przepięć dla sieci TN-S lub TN-C-S przedstawia się następująco:

Dla układu TN-S (3 fazy + N + PE):

• L1, L2, L3 oraz N – do odpowiednich zacisków ogranicznika,
• PE – do listwy ochronnej, która jest wspólna z zaciskiem ogranicznika (zależnie od modelu),
• wyjście z ogranicznika do dalszej instalacji odbiorczej.

Dla układu TN-C:

• L1, L2, L3 – do zacisków fazowych ogranicznika,
• PEN – wspólne połączenie do uziemienia i zacisku neutralnego ogranicznika.

Przykładowe schematy można znaleźć także na stronach producentów oraz w instrukcjach montażu dostępnych przy produktach TIM:

Montaż ogranicznika przepięć w rozdzielnicy krok po kroku

Prawidłowe zamontowanie ogranicznika przepięć w rozdzielnicy to nie tylko kwestia poprawnego podłączenia przewodów. Równie ważne są zasady bezpieczeństwa, kolejność działań oraz dbałość o zachowanie odpowiednich odległości i przekrojów kabli. Poniżej przedstawiamy instrukcję montażu krok po kroku – zarówno dla profesjonalistów, jak i dla zaawansowanych użytkowników domowych.

Krok 1: Odłącz zasilanie główne

Zanim przystąpisz do jakichkolwiek prac przy rozdzielnicy, odłącz napięcie główne zasilające obiekt. Upewnij się miernikiem, że na żadnym z przewodów nie występuje napięcie.

Krok 2: Zamocuj ogranicznik na szynie DIN

Większość ograniczników przepięć montowana jest modułowo na standardowej szynie DIN 35 mm. Zamontuj go w górnej części rozdzielnicy, jak najbliżej miejsca wejścia zasilania do budynku.

Krok 3: Przygotuj przewody

• długość: staraj się nie przekraczać 0,5 m dla przewodów fazowych i PE,
• przekrój: min. 6 mm² Cu dla połączeń do PE i N, 4 mm² Cu dla L (lub zgodnie z instrukcją producenta),
• typ: używaj przewodów jednodrutowych lub linkowych z tulejkami.

Krok 4: Podłącz przewody fazowe (L1, L2, L3)

Podłącz odpowiednie fazy do zacisków ochronnika oznaczonych jako L1, L2, L3. Dokręć z odpowiednim momentem obrotowym zgodnie z instrukcją (najczęściej 2–4 Nm).

Krok 5: Podłącz przewód neutralny (N)

Jeśli Twój ogranicznik ma zacisk N, podłącz go do listwy neutralnej w rozdzielnicy lub bezpośrednio do zacisku ochronnika.

Krok 6: Podłącz przewód ochronny (PE)

Przewód PE powinien być jak najkrótszy i bez zbędnych zakrętów. Podłącz go do listwy PE w rozdzielnicy, a jeśli ogranicznik tego wymaga – także bezpośrednio do jego zacisku PE.

Krok 7: Sprawdź poprawność montażu

Po zakończeniu montażu, zanim przywrócisz napięcie, sprawdź ciągłość przewodów oraz dokręcenie wszystkich zacisków. Upewnij się, że żaden przewód się nie obluzował i że nie występują mostki między fazami.

Krok 8: Włącz zasilanie i kontroluj sygnalizację

Większość nowoczesnych ograniczników posiada okienka sygnalizacyjne (np. zielone = OK, czerwone = zużyty). Po uruchomieniu instalacji upewnij się, że wszystkie wskaźniki świecą się prawidłowo.

Jak sprawdzić, czy ogranicznik przepięć jest dobrze zamontowany?

Sama obecność ogranicznika przepięć w rozdzielnicy nie gwarantuje jeszcze ochrony – równie ważne jest jego prawidłowe podłączenie oraz okresowa kontrola stanu technicznego. Sprawdzenie poprawności montażu pozwala uniknąć fałszywego poczucia bezpieczeństwa i zapobiega skutkom niewidocznych błędów instalacyjnych.

Kontrola wizualna po montażu

Pierwszym krokiem po zamontowaniu ogranicznika jest dokładna kontrola wizualna:

• Czy przewody są prowadzone możliwie najkrótszą drogą?
• Czy przekroje przewodów są zgodne z normami i zaleceniami producenta?
• Czy wszystkie zaciski są dokręcone, a przewody dobrze przylegają do złącz?
• Czy ogranicznik jest właściwie zamontowany na szynie DIN (bez luzów)?

Zalecane długości przewodów nie powinny przekraczać 0,5 m dla połączenia z PE oraz 1 m dla faz i N, aby zapewnić niski poziom napięcia resztkowego.

Sprawdzenie wskaźników stanu (okienek sygnalizacyjnych)

Większość współczesnych ograniczników przepięć wyposażona jest w optyczne wskaźniki stanu – najczęściej w postaci kolorowych okienek:

• zielony – ogranicznik sprawny, działa poprawnie,
• czerwony – ogranicznik uszkodzony lub zadziałał i wymaga wymiany,
• żółty / brak koloru – zależnie od producenta, może oznaczać awarię mechanizmu rozłączającego.

Pomiary elektryczne

Do bardziej zaawansowanego sprawdzenia poprawności działania ogranicznika można wykorzystać:

• miernik rezystancji izolacji – do kontroli, czy nie występują zwarcia między przewodami,
• miernik napięcia resztkowego (Up) – w specjalistycznych modelach,
• kontrolę napięcia pomiędzy L–PE i N–PE – aby upewnić się, że nie występują napięcia upływowe po stronie ogranicznika.

Regularna kontrola i konserwacja

Ogranicznik przepięć nie jest urządzeniem montowanym „na zawsze”. Co kilka lat należy dokonać przeglądu rozdzielnicy, sprawdzić stan złącz, uziemienia oraz sygnalizacji urządzenia. W instalacjach przemysłowych zaleca się kontrolę co 12 miesięcy, w domowych – co 2–3 lata lub po każdej większej burzy.

Jak działa ogranicznik przepięć po podłączeniu?

Po poprawnym zamontowaniu ogranicznik przepięć (SPD) staje się „strażnikiem” naszej instalacji elektrycznej – czuwa nad napięciem i w razie zagrożenia automatycznie przekierowuje nadmiar energii do ziemi. Choć na co dzień jego praca jest niewidoczna, to w momencie wystąpienia przepięcia – np. po wyładowaniu atmosferycznym – pełni kluczową rolę ochronną.

Po czym poznać, że ogranicznik przepięć już zadziałał?

Większość nowoczesnych ograniczników posiada wizualny wskaźnik stanu (np. okienko sygnalizacyjne):

• zielone pole – oznacza, że ogranicznik jest sprawny i nie był jeszcze przeciążony,
• czerwone pole – wskazuje, że ogranicznik zadziałał i wymaga wymiany (zużycie elementu ochronnego),
• modele z wkładami wymiennymi – po zadziałaniu możliwa jest wymiana tylko wkładu, bez demontażu całego modułu.

W przypadku ochronników kombinowanych (T1+T2) warto sprawdzać też, czy po zadziałaniu nastąpiło automatyczne rozłączenie elementu ochronnego (niektóre modele posiadają wbudowany bezpiecznik rozłączający).

Jak reagować na przepięcia?

Jeśli podejrzewasz, że doszło do zadziałania ochronnika (np. po burzy lub nagłym zaniku napięcia):

1. Sprawdź wskaźnik stanu – jeśli jest czerwony, ogranicznik należy wymienić.
2. Sprawdź instalację odbiorczą – przepięcie mogło uszkodzić inne elementy (np. zasilacze).
3. Zanotuj datę i przyczynę zdarzenia – przydatne przy kolejnych przeglądach.
4. Zalecane: po poważnym przepięciu dokonać przeglądu rozdzielnicy i uziemienia.

Ważne: ogranicznik działa w ułamkach sekundy – po zadziałaniu może wyglądać na "niewzruszony", dlatego warto mieć na uwadze historię zdarzeń elektrycznych.

Jak dbać o poprawne działanie ogranicznika przepięć?

• Regularnie sprawdzaj wskaźnik stanu – np. przy sezonowej kontroli instalacji.
• Nie zasłaniaj ogranicznika w rozdzielnicy – zapewnij wentylację i dostęp do wizualnej kontroli.
• Sprawdzaj połączenia przewodów ochronnych – poluzowane zaciski mogą obniżać skuteczność ochrony.
• Po każdej dużej burzy – warto przeprowadzić szybki przegląd wizualny.

Kiedy należy wymienić ogranicznik przepięć?

• Gdy wskaźnik stanu pokazuje kolor czerwony lub jego brak.
• Gdy element ochronny (np. warystor) ulegnie zużyciu – część producentów podaje przybliżoną żywotność w kA.
• Gdy ogranicznik był narażony na wielokrotne przepięcia, nawet jeśli nie wskazuje uszkodzenia.
• Gdy zadziałał mechanizm rozłączający (np. przepalony bezpiecznik w module SPD).

Wymianę można wykonać samodzielnie (jeśli konstrukcja na to pozwala) lub z pomocą elektryka – w zależności od rodzaju ochronnika.

FAQ – Najczęściej zadawane pytania o ograniczniki przepięć

Jak uziemić ogranicznik przepięć?

Uziemienie jest kluczowe dla skuteczności działania ogranicznika. Przewód ochronny (PE) powinien być możliwie najkrótszy i prowadzony bezpośrednio do głównej listwy uziemiającej lub szyny PE w rozdzielnicy. Rezystancja uziemienia powinna wynosić poniżej 10 Ω (optymalnie poniżej 5 Ω), aby skutecznie odprowadzać energię przepięciową do gruntu.

Co zrobić, gdy ogranicznik przepięć się uszkodził?

Jeśli ogranicznik uległ uszkodzeniu (np. jego wskaźnik zmienił kolor na czerwony), należy go niezwłocznie wymienić. W przypadku modeli z wkładami wymiennymi wystarczy wymienić tylko wkład. Jeśli urządzenie jest jednorazowego użytku – wymienia się cały moduł. Pamiętaj, by przed demontażem odłączyć napięcie i zachować środki ostrożności.

Czy można samodzielnie zamontować ogranicznik przepięć?

Tak, ale tylko wtedy, gdy posiadasz odpowiednią wiedzę i doświadczenie z zakresu instalacji elektrycznych. Montaż ochronnika wymaga znajomości układu sieci, doboru odpowiednich przekrojów przewodów i przestrzegania norm bezpieczeństwa. W innych przypadkach montaż należy zlecić wykwalifikowanemu elektrykowi.

Czy w każdej rozdzielnicy można zamontować ogranicznik przepięć?

Większość ograniczników montowana jest na standardowej szynie DIN 35 mm, która występuje w niemal każdej nowoczesnej rozdzielnicy. Ważne jednak, by w rozdzielnicy było wystarczająco dużo miejsca – zarówno na moduł SPD, jak i na odpowiednie prowadzenie przewodów. W przypadku starszych rozdzielnic może być konieczne ich doposażenie lub wymiana.

Czy ogranicznik przepięć trzeba podłączyć do uziemienia?

Tak – bez bezpośredniego i skutecznego uziemienia ogranicznik nie będzie w stanie odprowadzić energii przepięcia. W przypadku sieci TT i IT konieczne jest dokładne dopasowanie uziemienia do konstrukcji sieci i zastosowanie odpowiednich ochronników. Prawidłowe uziemienie to jeden z najważniejszych elementów skutecznej ochrony przepięciowej.

Piotr Hałacz - mechatronikadlawszystkich.pl Magister inżynier automatyki z wieloletnim doświadczeniem, pasjonat mechatroniki i druku 3D. Specjalizuje się w projektowaniu maszyn oraz wdrażaniu zaawansowanych systemów automatyzacji. Z pasją dzieli się swoją wiedzą na temat nowych technologii i innowacyjnych rozwiązań technicznych, łącząc teorię z praktyką. Dzięki swoim projektom oraz działalności edukacyjnej inspiruje zarówno profesjonalistów, jak i amatorów do zgłębiania tajników mechatroniki i automatyki.
