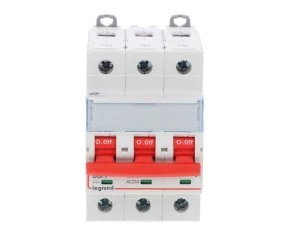

Rozłącznik modułowy 63A 3P 16kA FRX303 406536
Rozłącznik modułowy FRX303 406536 to trójbiegunowy rozłącznik izolacyjny o znamionowym prądzie ciągłym 63 A i znamionowym warunkowym prądzie zwarciowym 16 kA, przeznaczony do stosowania w rozdzielnicach niskiego napięcia jako rozłącznik główny, wyłącznik awaryjny oraz element izolacji bezpieczeństwa.
Cechy techniczne
- Liczba biegunów: 3P; znamionowy prąd ciągły Iu = 63 A.
- Znamionowy warunkowy prąd zwarciowy Iq = 16 kA; maksymalne znamionowe napięcie pracy Ue AC = 455 V.
- Stopień ochrony części czołowej: IP20; budowa: kompletne urządzenie w obudowie.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; element przełączający: dźwignia.
- Wyposażenie funkcyjne: mechanizm ryglujący (możliwość zablokowania pozycji), możliwość montażu styku pomocniczego i wyzwalaczy.
- Napędy: wbudowany napęd silnikowy — nie; opcjonalny napęd silnikowy — tak; opcjonalny wyzwalacz napięciowy — tak.
- Przeznaczenie montażowe: odpowiedni do instalacji w tablicach rozdzielczych; nieodpowiedni do montażu płaskiego ani montażu czołowego 4-otwory/centralnie.
- Temperatura pracy: -25°C do +70°C; temperatura przechowywania: -40°C do +70°C.
Zastosowanie produktu
- Izolacja i rozłączanie trójfazowych obwodów zasilających w rozdzielnicach budynków i zakładów przemysłowych.
- Funkcja wyłącznika awaryjnego oraz rozłącznika bezpieczeństwa w aplikacjach maszynowych i instalacjach pomocniczych.
- Główny rozłącznik w tablicach rozdzielczych, szafach sterowniczych i panelach rozdziału energii.
- Zastosowanie z dodatkowymi wyzwalaczami lub stykiem pomocniczym do zdalnego sterowania, kontroli stanu lub integracji z systemami zabezpieczeń.
- Stosować tam, gdzie spodziewany prąd zwarciowy instalacji nie przekracza 16 kA oraz wymagane jest ryglowanie i montaż w rozdzielnicy.
