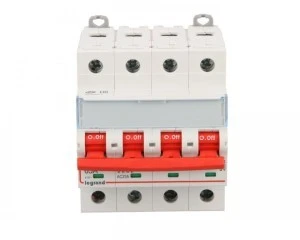

Rozłącznik modułowy 63A 4P 16kA FRX304 406544
FRX304 406544 to 4-biegunowy rozłącznik izolacyjny modułowy o znamionowym prądzie 63 A, przeznaczony do stosowania jako rozłącznik główny i element bezpieczeństwa w rozdzielnicach niskiego napięcia. Urządzenie służy do bezpiecznego odłączania i wykonywania prac serwisowych oraz jako wyłącznik awaryjny w instalacjach trójfazowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A; liczba biegunów: 4.
- Znamionowy warunkowy prąd zwarciowy Iq: 16 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 455 V.
- Stopień ochrony części czołowej: IP20; konstrukcja w kompletnym obudowaniu modułowym.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (zaciski śrubowe).
- Mechanizm ryglujący umożliwiający zabezpieczenie pozycji rozłącznika.
- Dźwignia załączająca w kolorze czerwonym oraz wskaźnik stanu styków umożliwiający szybką weryfikację położenia styków.
- Wbudowany napęd silnikowy: nie (możliwość doposażenia w opcjonalny napęd silnikowy).
- Opcjonalny wyzwalacz napięciowy / pomocnicze styki i moduły dodatkowe dostępne do rozbudowy funkcji.
- Przeznaczony do pracy w temperaturze od -25°C do +70°C; trwałość łączeniowa: do 15 000 lub 1 500 cykli w zależności od kategorii pracy.
- Pełni funkcje: rozłącznika głównego, rozłącznika bezpieczeństwa oraz wyłącznika awaryjnego.
- Nieodpowiedni do montażu płaskiego ani do montaży czołowego typu 4-otwory lub centralnego; przeznaczony do montażu w tablicach rozdzielczych.
Zastosowanie produktu
- Izolacja i odłączanie obwodów w rozdzielnicach przemysłowych i budynkowych (instalacje trójfazowe do 455 V).
- Funkcja rozłącznika głównego i rozłącznika bezpieczeństwa przy konserwacji maszyn oraz linii zasilających.
- Stosowanie jako wyłącznik awaryjny w aplikacjach wymagających szybkiego odcięcia zasilania.
- Integracja z systemami rozdzielczymi z wykorzystaniem szyn grzebieniowych oraz montaż dodatkowych styczników pomocniczych i wyzwalaczy dla rozszerzenia funkcji.
- Zastosowania w zakładach produkcyjnych, obiektach komercyjnych i instalacjach remontowo?serwisowych, gdzie wymagana jest separacja obwodów i możliwość blokady mechanicznej.
