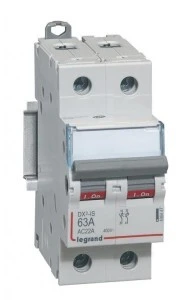

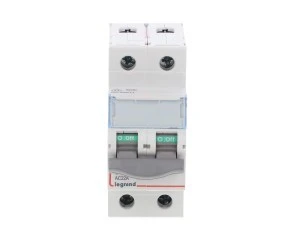

Rozłącznik modułowy 63A 2P FR302 004330/406447
Rozłącznik modułowy 63A 2P FR302 (004330/406447) to dwubiegunowy rozłącznik izolacyjny przeznaczony do odłączania obwodów prądu przemiennego. Urządzenie zaprojektowano do instalacji na szynie DIN w rozdzielnicach modułowych w zastosowaniach budynkowych i przemysłowych.
Cechy techniczne
- Prąd znamionowy: 63 A
- Napięcie znamionowe: 400 V AC
- Liczba biegunów: 2P (dwubiegunowy)
- Kategoria użytkowania: AC-22A zgodnie z IEC/EN 60947-3 (łączenie i rozłączanie obciążeń rezystancyjnych i umiarkowanie indukcyjnych)
- Szerokość: 2 moduły (2M)
- Głębokość wbudowania: 44 mm
- Liczba styków zwiernych: 2; rozwiernych: 0; przełącznych: 0
- Przyłącza: kompatybilne z szynami grzebieniowymi lub sztyftowymi
- Trwałość łączeniowa: do 20 000 cykli
- Możliwość doposażenia w styk pomocniczy
- Funkcja przełączająca: wyłącznik; rodzaj napięcia: AC
- Lampka sygnalizacyjna: brak
- Wymuszone otwarcie styków (DIN VDE 0113): nie
- Zakres temperatur pracy: szeroki (zgodny z wymaganiami aplikacyjnymi dla urządzeń modułowych)
Zastosowanie produktu
- Odłączanie i izolacja obwodów zasilających w rozdzielnicach modułowych budynków mieszkalnych, komercyjnych i użyteczności publicznej
- Sterowanie i odłączanie obciążeń rezystancyjnych oraz umiarkowanie indukcyjnych zgodnie z kategorią AC-22A
- Zastosowania w instalacjach przemysłowych do separacji obwodów maszyn i podzespołów o prądzie do 63 A
- Integracja z systemami zasilania i listwami zbiorczymi przy użyciu szyn grzebieniowych lub połączeń sztyftowych
- Stosowanie tam, gdzie wymagane jest częste przełączanie zgodnie z dopuszczalną trwałością cykli
