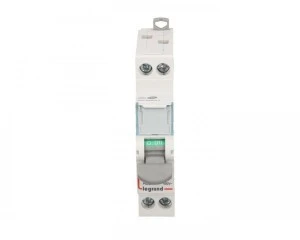

Rozłącznik modułowy 16A 2P FR302 004321/406431
Dwubiegunowy rozłącznik izolacyjny FR302 o prądzie znamionowym 16 A, zaprojektowany do izolacji i odłączania obwodów w instalacjach niskiego napięcia. Urządzenie przeznaczone do montażu na szynie TH35, stosowane w rozdzielnicach modułowych w aplikacjach mieszkaniowych, komercyjnych i przemysłowych.
Cechy techniczne
- Konfiguracja: 2P (dwubiegunowy), liczba styków zwiernych: 2, styków rozwiernych: 0, styków przełącznych: 0.
- Prąd znamionowy: 16 A; napięcie znamionowe: 400 V AC.
- Funkcja przełączająca: rozłącznik/wyłącznik izolacyjny; szerokość: 1 moduł DIN.
- Głębokość wbudowania: 44 mm; dźwignia załączająca w kolorze szarym.
- Montaż: na szynie TH35; możliwość przyłączania przez szyny grzebieniowe lub sztyftowe.
- Trwałość łączeniowa: do 20 000 łączeń pod obciążeniem; zakres temperatur pracy: -25°C do +70°C.
- Brak lampki sygnalizacyjnej i wymuszonego otwarcia styków (DIN VDE 0113) w tym wariancie.
- Możliwość rozszerzenia funkcji o styki pomocnicze serii DX3 (zgodnie z dostępnymi akcesoriami).
- Wymiary i kategorie pracy zgodne z normą IEC/EN 60947-3.
Zastosowanie
- Izolacja i odłączanie obwodów w rozdzielnicach modułowych w instalacjach 230/400 V.
- Wyłączanie obwodów do prac serwisowych i konserwacyjnych.
- Stosowanie w instalacjach budynków mieszkalnych, obiektach komercyjnych oraz panelach sterowniczych o standardowych wymaganiach mechanicznych.
- Integracja z systemami dystrybucji prądu za pomocą szyn grzebieniowych lub przyłączy sztyftowych; montaż na szynie TH35.
