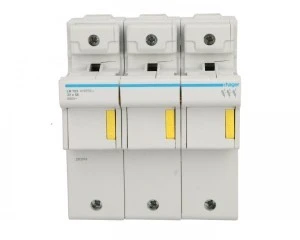

Rozłącznik bezpiecznikowy cylindryczny 3P 22x58mm LR703
Rozłącznik bezpiecznikowy cylindryczny 3P 22x58mm LR703 to modułowa podstawa przeznaczona do wkładek topikowych cylindrycznych L58 (22×58 mm), przeznaczona do rozłączania obwodów trójfazowych o prądzie znamionowym do 125 A przy napięciu znamionowym 690 VAC. Stosowany w rozdzielnicach i instalacjach zasilania przemysłowego oraz komercyjnego.
Cechy techniczne
- Liczba biegunów: 3P
- Kompatybilność: wkładki cylindryczne L58, rozmiar 22×58 mm
- Zakres prądów wkładek: 20–125 A
- Napięcie znamionowe: 690 VAC, częstotliwość 50 Hz
- Straty mocy (typ.): 38,5 W
- Wytrzymałość elektryczna: 2000 cykli; mechaniczna: 5000 cykli
- Wymiary: głębokość 96 mm, wysokość 125 mm, szerokość 105 mm
- Stopień ochrony: IP20
- Zakres temperatur pracy i magazynowania: od -25 do 80 °C
- Zawiera tabele współczynników korygujących dopuszczalny prąd w zależności od liczby faz i temperatury otoczenia
- Możliwość montażu akcesoriów dedykowanych do podstaw bezpiecznikowych
Zastosowanie produktu
- Rozłącznik bezpiecznikowy cylindryczny 3P do rozdzielnic przemysłowych i tablic zasilających
- Ochrona i odłączanie obwodów trójfazowych w instalacjach maszynowych i urządzeniach technologicznych
- Zastosowanie w instalacjach budynków komercyjnych oraz lokalnych systemach dystrybucji energii
- Wykorzystanie jako element wymienny przy modernizacji rozdzielnic korzystających z wkładek 22×58 mm
- Stosowanie z wkładkami topikowymi o prądach od 20 do 125 A oraz dedykowanymi akcesoriami montażowymi
