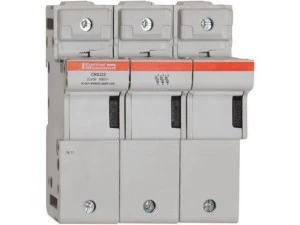

Innowacyjna i kompleksowa seria uchwytów bezpiecznikowych Modulostar® firmy Mersen. Modułowe uchwyty bezpiecznikowe są bezpieczne dla palców zgodnie z normami IEC i zapewniają stopień ochrony IP20, w tym wymianę bezpiecznika za pomocą prostego ruchu palca. Dostępne są w wersjach 1-, 2-, 3- lub 4-biegunowych, z wizualnym wskaźnikiem przepalenia bezpiecznika lub bez niego, w wersji IEC lub IEC + UL. Uchwyty wielobiegunowe można również zmontować na miejscu, zamawiając zestaw montażowy z bolcami. W rozmiarach 14 lub 22 seria oferuje także możliwość zastosowania mikroprzełączników (dostarczanych z uchwytami lub zamawianych osobno) do zdalnej sygnalizacji. Seria Modulostar® jest wykonana z wytrzymałego i trwałego tworzywa termoplastycznego lub termoutwardzalnego.
Dane techniczne
-
Numer artykułu: E331135
-
Numer katalogowy: CMS223
-
Opis: Uchwyt bezpiecznikowy Modulostar® rozmiar 22x58 IEC 690VAC 690VDC 3-biegunowy IP20
-
Kod EAN/UPC: 8430399000404
-
Napięcie znamionowe AC IEC: 690 V
-
Napięcie znamionowe DC IEC: 690 V
-
Prąd znamionowy: 125 A
-
Zgodność z ROHS: Tak
-
AC lub DC: AC/DC
-
Znamionowa zwarciowa zdolność łączeniowa (SCCR): 100 kA
-
Rozmiar bezpiecznika: 22x58
-
Szczegóły konstrukcji: CMS22 trzybiegunowy
-
Liczba biegunów: 3-biegunowy
-
Moment dokręcania: 4 N·m
-
Znamionowe napięcie impulsowe wytrzymywane: 8 kV
-
Znamionowe napięcie izolacji: 690 V
-
Montaż instalacyjny: Szyna DIN zgodnie z EN 60715
-
Szerokość produktu: 105 mm
-
Długość produktu: 76,5 mm
-
Wysokość produktu: 127,5 mm
-
Ilość w opakowaniu sprzedażowym: 2 szt.
-
Waga opakowania sprzedażowego: 1,32 kg
-
Szerokość opakowania sprzedażowego: 128 mm
-
Długość opakowania sprzedażowego: 213 mm
-
Wysokość opakowania sprzedażowego: 78 mm
-
Grupa produktów: Uchwyty bezpiecznikowe
-
Waga produktu: 0,66 kg
-
Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 125 A
