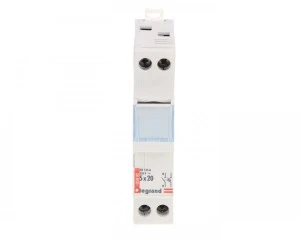

Rozłącznik bezpiecznikowy cylindryczny 1P+N 5x20mm RB302 005802
Rozłącznik bezpiecznikowy RB302 005802 przeznaczony do wkładek cylindrycznych 5×20 mm w konfiguracji 1P+N; stosowany do ochrony obwodów jednofazowych w instalacjach przemysłowych, rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Kompatybilność z wkładkami cylindrycznymi 5×20 mm (wkładki zamawiane oddzielnie).
- Wersja 1P+N – pojedynczy biegun zabezpieczony oraz przewód neutralny.
- Blokada w pozycji "wył.", umożliwiająca bezpieczne odłączenie obwodu.
- Osłonięte przyłącza przewodowe do 2 × 10 mm?.
- Sygnalizacja przepalenia oraz widoczna wkładka topikowa dla szybkiej lokalizacji uszkodzenia.
- Łatwa wymiana wskaźnika i możliwość opisu aparatu (etykietowanie dla identyfikacji obwodów).
- Montaż na szynie TH35 (wspornik standardowy).
- Szerokość modułowa 17,5 mm, konstrukcja zgodna z instalacjami modułowymi.
- Zgodność konstrukcyjna z normami EN 60127-6 / IEC 60127-6 (wkładki miniaturowe) oraz EN 60269-1 / IEC 60269-1 (wkładki standardowe).
- Dostępne różne wartości prądów znamionowych i napięć (wkładki dobierane według wymagań instalacji).
Zastosowanie produktu
- Ochrona obwodów jednofazowych w rozdzielnicach instalacji przemysłowych i budynkowych.
- Aplikacje w szafach sterowniczych i panelach maszyn, gdzie wymagane jest szybkie rozłączenie i wizualna sygnalizacja przepalenia.
- Układy zasilania aparatów pomiarowych, filtrów i obwodów pomocniczych wymagających wkładek 5×20 mm.
- Instalacje modułowe montowane na szynie TH35, gdzie konieczna jest standardowa szerokość 17,5 mm i możliwość opisania obwodu.
