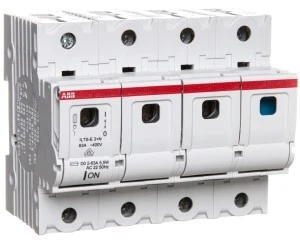

Rozłącznik bezpiecznikowy 3P+N 63A D02 ILTS-E3+N 2CDE103101R1901
Rozłącznik bezpiecznikowy typu 'drawer' ILTS-E3+N 2CDE103101R1901 przeznaczony do odłączania i ochrony obwodów trójfazowych z przewodem neutralnym; stosowany w rozdzielnicach przemysłowych i komercyjnych do zabezpieczania odgałęzień oraz urządzeń pomocniczych.
Cechy techniczne
- Prąd znamionowy: 63 A; napięcie znamionowe: 400 V AC.
- Liczba biegunów: 4 (3P+N); rozmiar wkładki: D02.
- Technologia 'drawer' z mechanizmem zatrzaskowym i nośnikiem bezpiecznika — wymiana wkładki możliwa wyłącznie przy deenergizacji.
- Kompatybilność z wkładkami bezpiecznikowymi D02 i D01 przy użyciu reduktora.
- Podwójny terminal pudełkowy po obu stronach urządzenia; ułatwiona instalacja przewodów przejściowych w dolnym terminalu.
- Możliwość montażu dodatkowego przełącznika wskazującego pozycję załącz/wyłącz dla sygnalizacji lokalnej lub zdalnej.
- Materiał wykonania bezhalogenowy; konstrukcja przystosowana do eksploatacji w temperaturze otoczenia -5 … +40 °C.
- Zgodność z wymaganiami bezpieczeństwa i normami (m.in. zgodność z wymaganiami UL); dostępne zakresy prądowe w rodzinie: 2 A–63 A.
- Wymiary i parametry montażowe zgodne z dokumentacją producenta, przystosowane do montażu w szafach rozdzielczych.
Zastosowanie produktu
- Ochrona i odłączanie obwodów trójfazowych z przewodem neutralnym w rozdzielnicach głównych i odgałęźnych.
- Zabezpieczanie obwodów silnikowych, transformatorowych i pomocniczych w instalacjach przemysłowych oraz komercyjnych.
- Stosowanie w systemach dystrybucji energii oraz w aplikacjach wymagających bezpiecznej wymiany wkładek po deenergizacji.
- Integracja z systemami sterowania i monitoringu poprzez opcjonalny przełącznik wskazujący pozycję rozłącznika.
