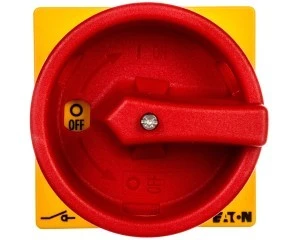

Rozłącznik awaryjny 3P 25A z napędem drzwiowym 400mm P1-25/M4/SVB 172875
Rozłącznik P1-25/M4/SVB 172875 to trójpolowy rozłącznik o znamionowym prądzie 25 A, przeznaczony do instalacji w szafach sterowniczych o głębokości 400 mm. Urządzenie pełni funkcję rozłącznika głównego lub serwisowego w instalacjach przemysłowych i budynkowych.
Cechy techniczne
- Liczba biegunów: 3; znamionowy prąd ciągły Iu = 25 A.
- Maksymalne znamionowe napięcie pracy Ue AC do 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq = 50 kA.
- Znamionowa moc pracy: AC-23 (400 V) 7,5 kW; AC-3 (400 V) 5,5 kW.
- Stopień ochrony: IP65; stopień ochrony części czołowej: IP20.
- Zakres temperatur pracy: -25 °C do +50 °C.
- Rodzaj elementu przełączającego: pokrętło z metalową rączką i wskazówką; konstrukcja mocowana na stałe.
- Przyłącze obwodu głównego: połączenie śrubowe.
- Brak wbudowanego napędu silnikowego oraz brak opcjonalnego napędu; brak styków pomocniczych (zwiernych, rozwiernych i przełącznych = 0).
- Możliwość montażu w różnych położeniach; odporność na wilgoć i działanie ciepła zgodnie z danymi producenta.
Zastosowanie produktu
- Montaż w szafach sterowniczych o głębokości 400 mm jako rozłącznik główny lub serwisowy.
- Izolacja obwodów zasilających urządzenia i zespoły maszynowe w instalacjach przemysłowych.
- Stosowanie w obwodach zasilających silniki i odbiorniki do mocy zgodnej z kategoriami AC-23/AC-3.
- Wyłączenia eksploatacyjne i prac konserwacyjnych wymagające beznapięciowej izolacji obwodu.
- Instalacje pracujące w zakresie temperatur od -25 °C do +50 °C oraz w warunkach podwyższonej wilgotności (zgodnie z IP65).
