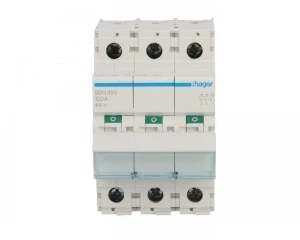

Rozłącznik modułowy SBN390 to trójpolowy rozłącznik izolacyjny przeznaczony do rozłączania i izolacji obwodów AC w instalacjach 400 V, 50/60 Hz. Stosowany w rozdzielnicach modułowych do sekcjonowania obwodów oraz prac konserwacyjnych.
Cechy techniczne
Typ: rozłącznik izolacyjny modułowy 3P SBN390
Napięcie znamionowe: 400 V AC, częstotliwość 50/60 Hz
Prąd znamionowy: 100 A (kategorie AC21, AC22); prąd roboczy AC23: 40 A
Liczba biegunów: 3 (3 styki zwierne, brak styków rozwiernych i przełącznych)
Wymiary: szerokość 3 moduły (≈52,5 mm), wysokość 83 mm, głębokość montażowa 68 mm
Stopień ochrony: IP20
Temperatura magazynowania: od -40 do 80 °C
Zgodność normatywna: IEC 60947-3; zgodny z dyrektywą RoHS
Zastosowanie produktu
Sekcjonowanie i izolacja obwodów w rozdzielnicach modułowych budynków mieszkalnych i użyteczności publicznej
Odłączanie zasilania maszyn i aparatury w instalacjach przemysłowych podczas prac serwisowych
Stosowanie jako rozłącznik ochronny w obwodach o obciążeniach rezystancyjnych i mieszanych (AC21/AC22) do 100 A
Sekcjonowanie obwodów o obciążeniach cięższych (AC23) z zastrzeżeniem ograniczenia prądu roboczego do 40 A
FAQ - Najczęściej zadawane pytania i odpowiedzi
Jak należy interpretować rozbieżność wartości 100 A i 40 A dla rozłącznika modułowego SBN390? Wartość 100 A dotyczy znamionowego prądu w kategoriach AC21/AC22 (obciążenia rezystancyjne i mieszane). Dla kategorii AC23, obejmującej przełączanie obciążeń indukcyjnych i udarowych (np. silniki), rozłącznik ma znamionowy prąd roboczy 40 A — przy obciążeniach typu AC23 należy uwzględnić to ograniczenie przy doborze urządzeń i zabezpieczeń.
Dane techniczne
CN
85365080
Rodzaj napięcia
AC
Głębokość wbudowania [mm]
68
Napięcie znamionowe [V]
400
Liczba styków rozwiernych
0
Znamionowa zdolność łączeniowa [kA]
6
Minimalne napięcie znamionowe [V]
500
PKWiU
27.33.11.0
Funkcja przełączająca
Wyłącznik
Prąd znamionowy [A]
100
Liczba styków zwiernych
3
Liczba styków przełącznych
0
Szerokość wyrażona liczbą modułów
3
Stopień ochrony (IP)
IP20
Dane logistyczne
Kod kreskowy
3250615510303
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.24
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
55
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Rozłącznik SBN renomowanej niemieckiej firmy Hager o prądzie znamionowym 100A 400V. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -20 do 50°C.
