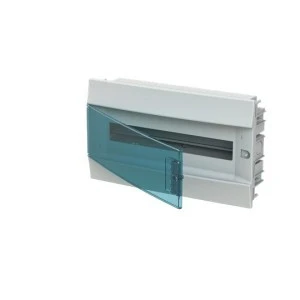

Rozdzielnica modułowa podtynkowa Mistral41F 1x18 18M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X12A 1SLM004101A1204

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85371098
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
430
Głębokość [mm]
108
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
18
Rodzaj drzwi
Przezroczyste
PKWiU
27.12.31.0
Kolor
Biały
Wysokość [mm]
250
Numer RAL
9016
Liczba rzędów
1
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126141917
Szerokość opakowania [mm]
270
Waga z opakowaniem [kg]
0.25
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
120
Długość opakowania [mm]
400
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 1x18 18M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X12A 1SLM004101A1204

Podtynkowa rozdzielnica modułowa Mistral41F przeznaczona do montażu natynkowego w instalacjach niskiego napięcia; jednorządowa obudowa o szerokości 18 modułów, stosowana do rozdziału obwodów w budynkach mieszkalnych i komercyjnych. Wyposażona w przezroczyste drzwi umożliwiające kontrolę zawartości bez otwierania.


Cechy techniczne

  • Montaż: podtynkowy.
  • Wymiary: szer. 430 mm × wys. 250 mm × gł. 108 mm.
  • Szerokość: 18 modułów (1 rząd).
  • Stopień ochrony: IP41.
  • Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9016).
  • Drzwi: przezroczyste, możliwość otwierania w obu kierunkach.
  • Szyna DIN: wbudowana, przystosowana do montażu modułowych aparatów.
  • Zaciski N i PE: śrubowe (N+PE).
  • Wytrzymałość mechaniczna: IK08.
  • Odporność termiczna: test rozżarzonym drutem 650°C.
  • Konstrukcja: perforacje umożliwiające łączenie obudów w szeregu lub pionie; dodatkowy moduł na rząd.
  • Izolacja: konstrukcja z podwójną izolacją, przeznaczona do instalacji niskonapięciowych.
  • Płyta montażowa: brak w zestawie.

Zastosowanie produktu

  • Montaż podtynkowy w instalacjach budynków mieszkalnych i obiektach użyteczności publicznej do rozdziału obwodów oświetleniowych i gniazd.
  • Instalacje pomocnicze w małych i średnich zakładach przemysłowych oraz w lokalach usługowych.
  • Zastosowanie tam, gdzie wymagana jest szybka kontrola stanu zabezpieczeń dzięki przezroczystym drzwiom.
  • Rozbudowa instalacji poprzez łączenie obudów w szeregu lub pionie przy użyciu perforacji montażowych.
