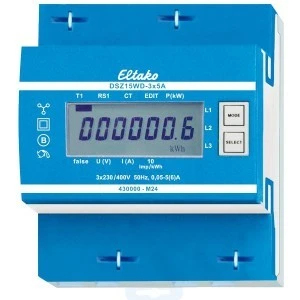

Eltako DSZ15WD-3x5A MID - Przetwornikowy licznik prądu trójfazowego, MID - DSZ15WD-3x5A MID
Trójfazowy licznik energii elektrycznej z przekładnikiem o regulowanym przełożeniu i certyfikatem MID. Maksymalny prąd 3x5A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 4 jednostki podziału = szerokość 70 mm, głębokość 58 mm. Klasa dokładności B (1%). Z interfejsem S0. Ten licznik prądu trójfazowego mierzy energię czynną na podstawie prądów przepływających przez przetworniki. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przetworniki o prądach wtórnych do 5 A. Prąd rozruchowy wynosi 10 mA. Musi być dostępne złącze N. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest wyświetlany na wyświetlaczu za pomocą paska migającego 10 razy na kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną, energię czynną z pamięci resetowalnej oraz chwilowe wartości mocy, napięcia i prądu na każdym przewodzie zewnętrznym. Ponadto można ustawić współczynnik przekładni. Fabrycznie jest ono ustawione na 5:5 i zablokowane mostkiem na zaciskach oznaczonych jako „JUMPER”. Przełożenie transformatora dostosowuje się do zainstalowanego transformatora poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją obsługi. Następnie blokuje się je ponownie mostkiem. Można ustawić następujące przełożenia transformatora: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false): W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu na wyświetlaczu pojawia się komunikat false i odpowiedni przewód zewnętrzny. Uwaga! Przed rozpoczęciem prac przy przekładnikach prądowych należy odłączyć ścieżki napięciowe licznika.
