Trójfazowy dwukierunkowy licznik pośredni i półpośredni MODBUS RTU100 LE‑03MQ‑CT

Cena:
20 szt.
Wysyłka w 24h

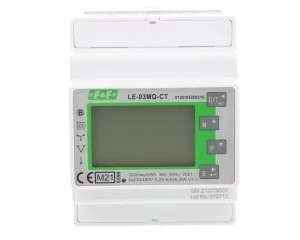

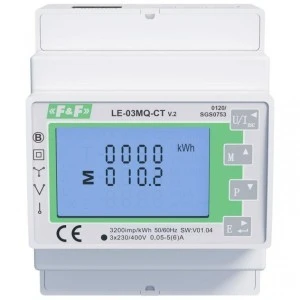

Licznik zużycia energii LE-03MQ-CT

Opis produktu

Licznik jednofazowy lub trójfazowy. Bezpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci. Wyposażony w podświetlany wyświetlacz LCD.
Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU.

LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1 A lub 5 A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.



Funkcje
* układ 1- lub 3-fazowy (3- i 4-przewodowy)
* pomiar dwukierunkowy (4-kwadrantowy)
* przekładniki 1 A lub 5 A
* przekładnia prądowa 1÷9999
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* port RS-485
* protokół Modbus RTU
* wyjście impulsowe SO (×2)
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Energia czynna pobrana/oddana AE+/AE- [kWh]
Energia bierna pobrana/oddana RE+/RE- [kvarh]
Napięcia fazowe U1, U2, U3 [V]
Prądy fazowe I1, I2, I3 [A]
Częstotliwość F [Hz]
Moc czynna P [W]
Moc bierna Q [var]
Moc pozorna S [VA]
Współczynnik mocy cosϕ
Harmoniczne THD
Zapotrzebowanie na moc i prąd

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz





Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.

Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu umożliwia dowolna przeglądarka internetowa. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Dane techniczne

CN
90283019
Stopień ochrony (IP)
Inne
Pobór mocy [VA]
10
Wysokość [mm]
94,5
PKWiU
26.51.63.0
Napięcie znamionowe [V]
400
Głębokość [mm]
65
Szerokość [mm]
72

Dane logistyczne

Ean
5908312599821
Szerokość opakowania [mm]
110
Waga z opakowaniem [kg]
0.28
Wysokość opakowania [mm]
90
Długość opakowania [mm]
120
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
