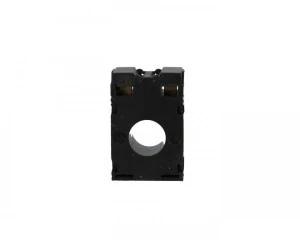

Przekładnik prądowy 80/5A średnica 22, kl.1 TI‑80‑5

Przekładnik prądowy TI-80-5 to 1-fazowy transformator prądowy z zamkniętym rdzeniem, przeznaczony do proporcjonalnej zamiany dużych natężeń prądu na niższe wartości zgodne z zakresem wejściowym urządzeń pomiarowych i kontrolnych. Model o przekładni 80/5 A oraz nominalnym prądzie wtórnym 5 A umożliwia bezpieczny i precyzyjny pomiar dużych prądów w instalacjach elektrycznych automatyki budynkowej, rozdzielnicach, układach monitorowania energii oraz systemach kontroli obciążeń w zastosowaniach przemysłowych. Urządzenie pracuje w klasie dokładności 1, z mocą 1,5 VA i częstotliwością 50÷60 Hz. Dzięki temu sprawdza się jako element toru pomiarowego współpracującego z licznikami, analizatorami parametrów sieci i urządzeniami nadzorującymi zużycie energii. Przewód z mierzonym prądem przeprowadzany jest przez otwór P1/P2 o średnicy 22 mm, a sygnał wtórny wyprowadzany jest przez zaciski śrubowe S1/S2, co upraszcza integrację z obwodem pomiarowym. TI-80-5 należy do grupy produktów określanych jako przekładniki prądowe oraz transformatory prądowe, wykorzystywanych tam, gdzie bezpośredni pomiar prądu byłby niepraktyczny lub niemożliwy. Jako przekładniki do liczników i urządzeń kontrolnych wspierają monitorowanie poboru energii, analizę obciążeń oraz automatyzację procesów związanych z zarządzaniem instalacją elektryczną. Zamknięta konstrukcja rdzenia zapewnia stabilną pracę w docelowo wykonanych instalacjach, stanowiąc alternatywę dla rozwiązań takich jak przekładniki z rdzeniem otwieranym. Przekładnik obsługuje maksymalne napięcie pracy 0,66 kV AC, posiada stopień ochrony IP20 i może być montowany pionowo lub poziomo w tablicy albo na szynoprzewodzie. Napięcie przebicia izolacji 3 kV/1 min oraz współczynnik bezpieczeństwa FS < 5 podnoszą bezpieczeństwo pracy układu pomiarowego. Produkt jest zgodny z normą IEC 60044-1 i przeznaczony do pracy w temperaturze od -5°C do 40°C.
