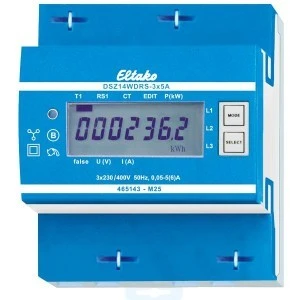

Przetwornik prądu przemiennego z magistralą RS485 i MID o regulowanym współczynniku przekładni. Prąd maksymalny 3x5A, strata w trybie czuwania tylko 0,8 W na L1 i po 0,5 W na L2 i L3. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35 w szafach instalacyjnych o stopniu ochrony IP51. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem RS485. Ten licznik prądu trójfazowego mierzy energię czynną na podstawie prądów przepływających przez przekładniki. Własne zużycie energii wynoszące zaledwie 0,8 W lub 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przekładniki o prądach wtórnych do 5 A. Prąd rozruchowy wynosi 10 mA. Muszą być dostępne przyłącza L1 i N. Podłączenie za pomocą FBA14 do magistrali ELTAKO-RS485 za pomocą 2-żyłowego ekranowanego przewodu magistrali (np. przewodu telefonicznego). Stan licznika i moc chwilowa są przekazywane do magistrali – np. w celu przekazania do zewnętrznego komputera lub sterownika – a także wysyłane do sieci radiowej za pośrednictwem FAM14. W tym celu konieczne jest przypisanie adresu urządzenia przez moduł antenowy FAM14, zgodnie z opisem w instrukcji obsługi. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany przez diodę LED migającą 10 razy na kWh obok wyświetlacza. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną, energię czynną z pamięci resetowalnej oraz wartości chwilowe mocy, napięcia, prądu i wartość PcH. Ponadto można ustawić współczynnik przekładni. Fabrycznie jest ono ustawione na 5:5 i zablokowane mostkiem na zaciskach oznaczonych symbolem JUMPER. Przełożenie przekładnika dostosowuje się do zainstalowanego przekładnika poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją obsługi. Następnie blokuje się je ponownie mostkiem. Możliwe są następujące przełożenia przekładnika: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false): W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu na wyświetlaczu pojawia się komunikat false i odpowiedni przewód zewnętrzny. Uwaga! Przed rozpoczęciem prac przy przekładnikach prądowych należy odłączyć ścieżki napięciowe licznika. Specjalne tryby pracy licznika: W trybach pracy licznika FAM14 nacisk kładziony jest na regulowaną prędkość transmisji danych z licznika energii elektrycznej do zewnętrznych systemów zarządzania energią w budynkach. Dane mogą być pobierane i przekazywane za pośrednictwem podłączonych bramek do FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). W przypadku liczników wyprodukowanych od 33/23 tygodnia produkcji dostępne są dodatkowe opcje ustawień w FAM14.
