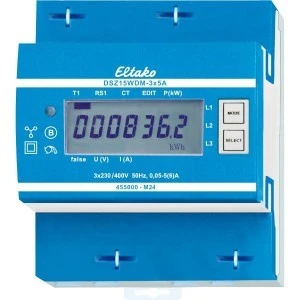

Eltako DSZ15WDM-3x5A MID - Przetwornik M-Bus, licznik prądu trójfazowego, MID - DSZ15WDM-3x5A MID
Przetwornik M-Bus do liczników prądu trójfazowego z ustawialnym współczynnikiem przekładni i MID. Maksymalny prąd 3x5A, strata w trybie czuwania tylko 0,5 W na ścieżkę. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 4 jednostki podziału = 70 mm szerokości, 58 mm głębokości. Klasa dokładności B (1%). Z interfejsem M-Bus. Ten licznik prądu trójfazowego mierzy energię czynną na podstawie prądów przepływających przez przekładniki. Zużycie własne wynoszące maksymalnie 0,5 W mocy czynnej na ścieżkę nie jest mierzone ani wyświetlane. Można podłączyć 1, 2 lub 3 przekładniki o prądach wtórnych do 5 A. Prąd rozruchowy wynosi 10 mA. Musi być dostępne złącze N. 7-segmentowy wyświetlacz LC można odczytać dwa razy w ciągu dwóch tygodni, nawet bez zasilania. Pobór mocy jest sygnalizowany diodą LED migającą 10 razy na kWh. Po prawej stronie wyświetlacza znajdują się przyciski MODE i SELECT, za pomocą których można przeglądać menu zgodnie z instrukcją obsługi. Najpierw włącza się podświetlenie. Następnie można wyświetlić całkowitą energię czynną, energię czynną z pamięci resetowalnej oraz chwilowe wartości mocy, napięcia i prądu na każdym przewodzie zewnętrznym. Ponadto można ustawić współczynnik przekładni. Fabrycznie jest on ustawiony na 5:5 i zablokowany mostkiem na zaciskach oznaczonych jako JUMPER. Przełożenie przekładnika dostosowuje się do zainstalowanego przekładnika poprzez usunięcie mostka i ponowne ustawienie zgodnie z instrukcją obsługi. Następnie blokuje się je ponownie za pomocą mostka. Możliwe do ustawienia są przełożenia przekładnika 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 i 1500:5. Komunikat o błędzie (false): W przypadku braku przewodu zewnętrznego lub nieprawidłowego kierunku prądu na wyświetlaczu pojawia się komunikat „false” i odpowiedni przewód zewnętrzny. Transmisja danych M-Bus: Podczas odczytu wszystkie wartości są przesyłane w jednym telegramie. Obsługiwane są następujące telegramy: - Inicjalizacja: SND_NKE, odpowiedź: ACK. - Odczyt licznika: REQ_UD2, odpowiedź: RSP_UD. - Zmiana adresu pierwotnego: SND_UD, odpowiedź: ACK. - Reset RS1: SND_UD, odpowiedź: ACK. - Wybór urządzenia podrzędnego dla adresu drugorzędnego, odpowiedź: ACK. - Urządzenie nie odpowiada na nieznane zapytania. - Szybkość transmisji jest rozpoznawana automatycznie. - Urządzenie posiada monitorowanie napięcia. W przypadku utraty napięcia wszystkie rejestry są zapisywane w pamięci EEPROM. Zmiana adresu głównego M-Bus: Aby zmienić adres główny M-Bus, należy przytrzymać przycisk SELECT przez 3 sekundy. W następnym menu przycisk MODE zwiększa adres o 10, a przycisk SELECT o 1. Po ustawieniu żądanego adresu głównego należy poczekać, aż ponownie pojawi się menu główne. Adres pomocniczy: - Za pomocą adresu pomocniczego można komunikować się z licznikiem energii zgodnie z normą EN13757. - Możliwe jest stosowanie symboli wieloznacznych. Szczegółowe informacje znajdują się w instrukcjach obsługi na stronie Uwaga! Przed rozpoczęciem prac przy przekładnikach prądowych należy odłączyć ścieżki napięciowe licznika.
