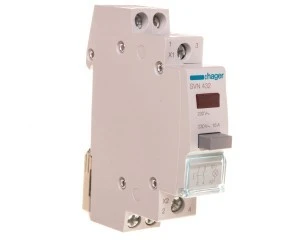

Przełącznik przyciskowy z lampką czerwoną 16A 2Z 0R SVN432
Przełącznik przyciskowy SVN432 to panelowy przycisk sterowniczy z wbudowaną czerwoną diodą LED przeznaczony do pracy w instalacjach 230 V AC; zapewnia sygnalizację i ręczne sterowanie obwodami w układach przemysłowych i rozdzielnicach. Urządzenie przeznaczone jest do montażu czołowego w otworze czterootworowym panelu.
Cechy techniczne
Napięcie znamionowe: 230 V AC, 50/60 Hz
Znamionowy prąd ciągły Iu: 16 A
Konfiguracja styków pomocniczych: 2 zwierne (2NO); brak styków rozwiernych i przełącznych
Liczba biegunów: 1
Wytrzymałość elektryczna i mechaniczna: 15000 cykli
Odporność na przepięcia: do 4000 V
Wskaźnik: czerwona dioda LED (wbudowana)
Stopień ochrony części czołowej: IP20
Montaż: czołowy, czterootworowy; odpowiedni do instalacji w tablicach rozdzielczych
Rodzaj przyłącza obwodu głównego: połączenie śrubowe; moment dokręcania: 1,7 Nm
Zakres temperatury przechowywania: -40 do 80 °C
Dodatkowe informacje: brak pozycji 0; nie jest kompletnym urządzeniem w obudowie; nieprzeznaczony do montażu płaskiego ani montażu pośredniego
Zastosowanie produktu
Sterowanie ręczne i sygnalizacja stanu w rozdzielnicach i pulpitu operatorskich przy napięciu 230 V AC
Panele sterownicze maszyn i urządzeń wymagających czerwonej sygnalizacji optycznej
Instalacje wymagające montażu czołowego w otworze czterootworowym oraz połączeń śrubowych w obwodzie głównym (aplikacje do 16 A)
Zastosowania przemysłowe i budowlane, gdzie wymagane są krótkotrwałe cykle pracy zgodne z wytrzymałością 15000 cykli
Dane techniczne
CN
85365080
Liczba styków pomocniczych zwiernych
2
Znamionowy prąd ciągły Iu [A]
16
Z pozycją 0
Nie
Liczba styków pomocniczych przełącznych
0
Rodzaj elementu przełączającego
Przycisk
Odpowiedni do montażu czołowego czterootworowego
Tak
Odpowiedni do montażu pośredniego
Nie
PKWiU
27.33.11.0
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
1
Stopień ochrony (IP) części czołowej
IP20
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Odpowiedni do montażu płaskiego
Nie
Odpowiedni do instalacji w tablicach rozdzielczych
Tak
Kompletne urządzenie w obudowie
Nie
Dane logistyczne
Kod kreskowy
3250615721983
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.07
Opakowanie zbiorcze produktu
1/12 szt.
Wysokość opakowania [mm]
20
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
