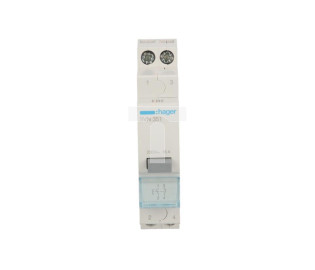

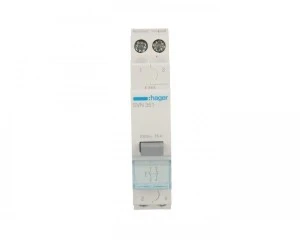

Przycisk modułowy 16A 1Z 1R SVN351

Przycisk modułowy 16A 1Z 1R SVN351

Przycisk modułowy 16A 1Z 1R SVN351 to przycisk sterowniczy do instalacji niskiego napięcia przeznaczony do pracy w obwodach AC 230 V. Przeznaczony do montażu modułowego w rozdzielnicach oraz do sterowania układami sygnalizacyjnymi i kontrolnymi.

Cechy techniczne

• Prąd znamionowy Ith: 16 A; napięcie znamionowe 230 V AC, częstotliwość 50/60 Hz.
• Układ styków: 1 styk zwierny (1Z, NO) + 1 styk rozwierny (1R, NC).
• Przejściowe napięcie udarowe Uimp: 4 000 V; dopuszczalny prąd zwarciowy dla współpracy z zabezpieczeniem MCB: 1 000 A.
• Rodzaj napięcia: AC.
• Wymiary montażowe: szerokość 1 moduł (17,5 mm), wysokość 83 mm, głębokość wbudowania 68 mm.
• Stopień ochrony: IP2X (ochrona przed dotykiem palcem); zakres temperatury magazynowania: -40 do 80 °C.
• Konstrukcja modułowa przeznaczona do integracji z systemami wyposażenia rozdzielnic.

Zastosowanie

• Sterowanie lokalne w instalacjach budynkowych i przemysłowych (obwody 230 V AC).
• Panele sterownicze i modułowe rozdzielnice wymagające elementów o szerokości 1 modułu.
• Współpraca z zabezpieczeniami typu MCB w obwodach, gdzie wymagany jest prąd zwarciowy do 1 000 A.
• Aplikacje sygnalizacyjne i sterujące wymagające kombinacji styku zwiernego i rozwiernego (NO/NC).
