Opis urządzenia

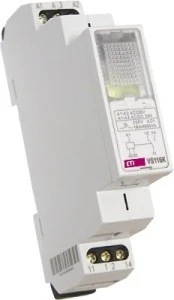

VS116K to kompaktowy przekaźnik pomocniczy elektromagnetyczny przeznaczony do rozszerzania liczby dostępnych styków sterujących oraz zwiększania możliwości wykonawczych układów automatyki, sterowania i instalacji elektrycznych. Dzięki jednemu stykowi przełącznemu o obciążalności 16 A urządzenie pozwala na łatwe sterowanie dodatkowymi obwodami, separację sygnałów oraz realizację funkcji pośredniczących w systemach przemysłowych i budynkowych.
Model VS116K charakteryzuje się szerokością zaledwie jednego modułu DIN, co umożliwia oszczędność miejsca w rozdzielnicy oraz wygodną modernizację istniejących instalacji. Wbudowana sygnalizacja LED zapewnia szybką kontrolę stanu pracy, a zastosowane układy ochronne zwiększają niezawodność działania nawet w wymagających warunkach eksploatacyjnych
Zasada działania
Po podaniu napięcia sterującego 24 V AC/DC przekaźnik przełącza zestyk wyjściowy, umożliwiając załączenie lub przełączenie sterowanego obwodu. Stan pracy sygnalizowany jest za pomocą diody LED umieszczonej na froncie urządzenia.
Wbudowany układ przeciwprzepięciowy ogranicza niepożądane impulsy powstające podczas przełączania obciążeń indukcyjnych, zwiększając odporność układu na zakłócenia.
Korzyści dla projektanta i instalatora
- łatwe rozszerzenie liczby dostępnych styków w układzie sterowania,
- oszczędność miejsca dzięki szerokości tylko 17,6 mm,
- szybki montaż na standardowej szynie DIN TH35,
- wygodna identyfikacja stanu pracy poprzez sygnalizację LED,
- możliwość zastosowania w nowych oraz modernizowanych instalacjach,
- ograniczenie liczby dodatkowych komponentów w rozdzielnicy
Korzyści dla użytkownika
- niezawodna realizacja funkcji sterowniczych i sygnalizacyjnych,
- wysoka trwałość mechaniczna zapewniająca długą eksploatację,
- bezpieczna separacja obwodów sterujących i wykonawczych,
- stabilna praca nawet w wymagających warunkach przemysłowych,
- zwiększona odporność układów na zakłócenia i przepięcia przełączeniowe.
Najważniejsze parametry
- napięcie sterowania cewki: 24 V AC/DC,
- 1 zestyk przełączny (1 CO),
- prąd znamionowy styków: 16 A AC1,
- napięcie przełączane: do 250 V AC,
- sygnalizacja stanu pracy LED,
- montaż na szynie DIN TH35,
- szerokość 1 moduł (17,6 mm)
