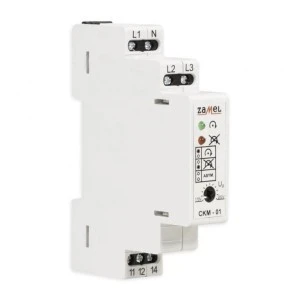

Czujnik kolejności faz CKM-01 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. Wartość progowa napięcia zadziałania może być nastawiana przez użytkownika za pomocą potencjometru. Układ nie zabezpiecza przed symetrycznym spadkiem napięcia. Układ zasilany jest z fazy L1. Opóźnienie wyłączenia oraz histereza napięciowa powodują, że układ jest odporny na krótkotrwałe wahania napięcia.
CECHY FUNKCJONALNE PRODUKTU:
Zabezpieczenie przed złą kolejnością faz,
regulacja progu zadziałania (asymetrii),
wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 10 A,
zabezpieczenie przed zanikiem fazy,
opóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączenia
obudowa jednomodułowa
zabezpieczenie przed asymetrią napięcia,
odporność na krótkotrwałe spadki napięcia,
montaż na szynie TH 35.
PARAMETRY PRODUKTU:
EAN: 5903669021933
Oznaczenie handlowe: CKM-01
Indeks producenta: EXT10000019
Rodzaj: przekaźniki modułowe, czujniki
Maksymalne obciążenie: 2500 W
Napięcie znamionowe: 230/400 V AC
Konfiguracja biegunów: 3P + N
Liczba modułów 18mm: 1
Kategoria użytkowania: AC-1
Rodzaj zestyku: NO/NC (styk przełączny)
Parametry styku: 10 A / 250 V AC
Sygnalizacja zadziałania: LED zielona/czerwona
Asymetria napięciowa zadziałania: nastawna 170-200V
Kontrola zaniku / asymetrii faz: tak
Kontrola kolejności faz: tak
Montaż: szyna 35 mm (TH35/DIN)
Stopień ochrony: IP20
Temperatura pracy: -20°C ÷ +45°C
Wymiary (szer. × wys. × gł.): 17,5 × 90 × 66 mm
Waga netto (kg): 0,077
Certyfikaty: CE, RoHS
