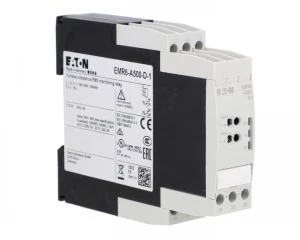

Przekaźnik kontroli asymetri faz 1P 0,5sek 380-415V AC EMR6-A500-D-1 184762
Przekaźnik EMR6-A500-D-1 to urządzenie do monitorowania parametrów trzyfazowych sieci zasilającej, dedykowane do wykrywania asymetrii faz, zaniku fazy oraz nieprawidłowej kolejności faz. Stosowany w rozdzielnicach i szafach sterowniczych do ochrony napędów i systemów automatyki.
Cechy techniczne
- Zakres pomiarowy napięcia: 300–500 V AC, 50/60 Hz.
- Rodzaj napięcia sterowania: AC 300–500 V (brak obsługi DC).
- Funkcje: kontrola asymetrii faz, kontrola kolejności faz, detekcja zaniku fazy.
- Regulacja: nastawy wartości progowych i czasu zadziałania; zakres zwłoki przy załączeniu 0,1–30 s.
- Sterowanie nad- i podnapięciowe: brak funkcji kontroli nadnapięciowej i podnapięciowej.
- Wyjścia przekaźnikowe: 2 styki przełączne (2 × przełączne).
- Połączenie elektryczne: zaciski śrubowe, zaciski stałe (bez odłączalnych zacisków).
- Montaż: szyna DIN (montaż szynowy w rozdzielnicy).
- Wymiary: szerokość 23 mm, wysokość 85 mm, głębokość 110 mm.
- Cechy eksploatacyjne: przeznaczony do pracy w instalacjach przemysłowych przy standardowych warunkach sieciowych.
Zastosowanie
- Ochrona i monitorowanie układów zasilania trójfazowego: silniki elektryczne, pompy, sprężarki.
- Sterowanie i zabezpieczenie obwodów w rozdzielniach przemysłowych i instalacjach automatyki.
- Blokady startu napędów przy nieprawidłowej kolejności faz, asymetrii lub braku fazy.
- Monitorowanie stanu zasilania jako wejście diagnostyczne do systemów PLC i systemów nadzorczych.
