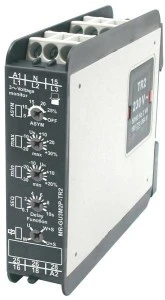

Przekaźnik nadzoru kolejności, zaniku i asymetrii faz 2P 5A 0,1-10sek 12-400V AC wielofunkcyjny MR-GU3M2P-TR2 2613064
MR-GU3M2P-TR2 to wielofunkcyjny przekaźnik nadzoru sieci trójfazowej przeznaczony do detekcji kolejności faz, zaniku oraz asymetrii napięć; stosowany jako ochrona układów napędowych i rozdzielnic przemysłowych. Urządzenie współpracuje z zasilaniem poprzez transformator TR2 (zamawiany oddzielnie) i oferuje regulowane czasy opóźnień dla precyzyjnej selekcji alarmów.
Cechy techniczne
- Zakres napięcia sterowania Us: 12–400 V AC (sterowanie AC, zasilanie poprzez transformator TR2).
- Zakres pomiarowy napięcia faz: 230–400 V (monitoring wartości fazowych, detekcja napięć minimalnych i maksymalnych).
- Regulacja zwłoki czasowej przy zaniku/zadziałaniu: 0,1–10 s (minimalna 0,1 s, maksymalna dozwolona zwłoka przy zaniku zasilania 10 s).
- Liczba styków przełącznych: 2 (2P); maksymalny prąd obciążenia styków: 5 A przy 250 V AC.
- Funkcje nadzorcze: kontrola kolejności faz, detekcja zaniku fazy, monitorowanie asymetrii faz, wykrywanie nieprawidłowej sekwencji i powrotu napięcia.
- Sygnalizacja: wielofunkcyjne diody LED wskazujące stan zasilania, wykryte błędy (asymetria/zanik/kolejność) oraz stan opóźnienia.
- Montaż i obudowa: obudowa modułowa z tworzywa samogasnącego, stopień ochrony IP20, montaż na szynie DIN 35 mm.
- Połączenia: zaciski śrubowe; rodzaj napięcia sterowania: AC.
- Wymiary i masa: szer. 22,5 mm, wys. 90 mm, gł. 103 mm; masa ~100 g.
- Warunki pracy: temperatura pracy od -25 do +70 °C; odporność mechaniczna do ~10 milionów cykli pracy.
Zastosowanie produktu
- Ochrona silników trójfazowych przed odwrotną kolejnością faz, zanikiem i asymetrią napięć.
- Instalacje rozdzielcze i panele sterownicze w przemyśle (sterowanie pomp, wentylatorów, sprężarek, napędów).
- Systemy automatyki i zabezpieczeń, gdzie wymagany jest nadzór poprawności zasilania trójfazowego oraz regulowane czasy opóźnień.
- Aplikacje serwisowe i diagnostyczne — sygnalizacja LED umożliwia szybkie wykrycie przyczyny wyłączenia i lokalizację awarii.
