Przekaźnik kolejności, zaniku i asymetrii faz 10A 1Z 4sek 55V CKF‑B
Cena:
CKF-B
Czujnik kolejności i zaniku fazy CKF-B
CKF-B – czujnik kolejności i zaniku fazy do ochrony silników
Dlaczego warto wybrać CKF-B?
Zasilanie 3×400V + N
Kontrola zaniku i asymetrii faz
Kontrola kolejności faz
Przekaźnikowy styk 1×NO
Obciążenie styku do 10 A
Opóźnienie wyłączenia 4 s
Sygnalizacja zasilania 2×LED
Montaż na szynie DIN TH-35
Obudowa 2 moduły, IP20
CKF-B odłącza napęd przy zaniku fazy lub nadmiernej asymetrii napięć, ograniczając ryzyko przeciążenia i uszkodzenia silnika. To istotne zabezpieczenie w układach pomp, wentylatorów, maszyn oraz innych odbiorników wymagających stabilnego zasilania trójfazowego.
Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika, gdy zamiana faz mogłaby spowodować niepożądany kierunek wirowania. Dzięki temu zwiększa bezpieczeństwo eksploatacji oraz chroni instalację przed skutkami błędnego podłączenia.
Opóźnienie wyłączenia 4 s zapobiega przypadkowemu zatrzymaniu silnika przy krótkotrwałych zakłóceniach napięcia. Automatyczny powrót po ustąpieniu anomalii i przekroczeniu histerezy 5 V wspiera ciągłość pracy instalacji bez zbędnej ingerencji obsługi.
Stały próg
Asymetria 55 V bez regulacji użytkownika.
Niski pobór
Pobór mocy 0,8 W ogranicza straty w rozdzielnicy.
Styk separowany
Separacja styku ułatwia włączenie w obwód sterowania.

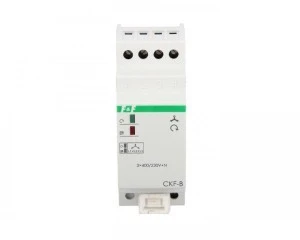

CKF-B – wizualizacja urządzenia
Poznaj inne zalety CKF-B
Urządzenie ma obudowę o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicach i szafach sterowniczych.
Na froncie dostępne są zaciski śrubowe do podłączenia przewodów zasilających oraz obwodu przekaźnikowego.
Widoczne oznaczenia L1, L2, L3, N oraz numeracja zacisków ułatwiają identyfikację punktów podłączenia.
Na panelu znajdują się dwie diody sygnalizacyjne informujące o stanie zasilania i kolejności faz.
Konstrukcja obudowy jest przystosowana do instalacji na standardowej szynie DIN TH-35 w rozdzielnicy.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
3,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1,5 s
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
