Przekaźnik kolejności, zaniku i asymetrii faz 10A 1P 4sek 40‑80V CKF‑317
Cena:
CKF-317
Czujnik kolejności i zaniku fazy CKF-317
Czujnik kolejności i zaniku fazy CKF-317
Dlaczego warto wybrać CKF-317?
Zasilanie 3×400 V + N
Kontrola zaniku i asymetrii faz
Kontrola kolejności faz
Regulowany próg 40÷80 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Styk separowany 1×NO/NC maksymalny prąd 10A
Sygnalizacja 2×LED
Montaż na szynie DIN TH-35
Czujnik wyłącza układ przy zaniku napięcia w co najmniej jednej fazie lub przy asymetrii przekraczającej ustawiony próg. Takie działanie zabezpiecza silnik przed pracą w niebezpiecznych warunkach i zwiększa niezawodność instalacji trójfazowej.
Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika, gdy zmiana faz mogłaby spowodować niepożądany kierunek wirowania. To ważna funkcja w napędach, pompach, wentylatorach i maszynach, gdzie kierunek pracy ma znaczenie dla bezpieczeństwa procesu.
Zakres nastawy 40÷80 V umożliwia dopasowanie progu zadziałania do wymagań konkretnej instalacji. Opóźnienie wyłączenia 4 s ogranicza reakcje na chwilowe spadki napięcia, a histereza 5 V wspiera stabilny automatyczny powrót do pracy po ustąpieniu zakłócenia.
Kompaktowy format
Szerokość 18 mm ułatwia montaż w ograniczonej przestrzeni.
Niska moc pobierana
Pobór mocy 1,6 W wspiera efektywną pracę instalacji.
Praca w rozdzielnicach
Stopień ochrony IP20 odpowiada typowym zastosowaniom aparatury modułowej.

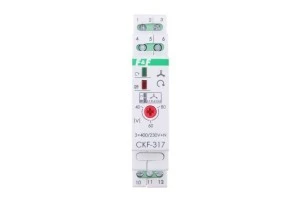

CKF-317 – wizualizacja urządzenia
Poznaj inne zalety CKF-317
Kompaktowa obudowa o szerokości 1 modułu, czyli 18 mm, pozwala oszczędzać miejsce w rozdzielnicy.
Konstrukcja obudowy jest przystosowana do montażu na standardowej szynie DIN TH-35 w szafach i rozdzielnicach.
Widoczne zaciski śrubowe służą do podłączenia faz, przewodu neutralnego oraz styku przekaźnikowego w obwodzie sterowania.
Na froncie znajdują się dwie diody LED sygnalizujące stan zasilania oraz nieprawidłową kolejność faz zgodnie z opisem pracy urządzenia.
Na panelu frontowym znajduje się pokrętło do ustawiania progu asymetrii napięciowej zadziałania w zakresie 40÷80 V.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
