Mikroprocesorowy przekaźnik kolejności i zaniku faz z regulowanym progiem asymetrii montaż na szynie DIN True RMS CKF‑317‑TRMS
Cena:
CKF-317-TRMS
Czujnik kolejności i zaniku fazy CKF-317 TRMS
Czujnik kolejności i zaniku fazy CKF-317-TRMS
Dlaczego warto wybrać CKF-317-TRMS?
Pomiar napięcia TrueRMS
Zasilanie 3×400 V + N
Kontrola zaniku fazy
Kontrola kolejności faz
Regulowana asymetria 40÷80 V
Styk przekaźnika 1×NO/NC
Obciążenie styku do 8 A
Montaż na szynie TH-35
Obudowa 1 moduł, IP20
Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co zwiększa pewność działania w sieciach zasilających z zakłóceniami lub odkształconym przebiegiem. To ważna przewaga w instalacjach przemysłowych, gdzie stabilna diagnostyka zasilania wpływa na bezpieczeństwo pracy napędów.
Zakres nastawy asymetrii napięciowej 40÷80 V pozwala dopasować czułość zabezpieczenia do warunków konkretnej instalacji. Użytkownik może ograniczyć ryzyko pracy silnika przy niekorzystnym rozkładzie napięć, jednocześnie unikając zbyt wrażliwych reakcji na krótkotrwałe odchylenia.
Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika przy nieprawidłowej rotacji. Chroni to maszyny przed pracą w odwrotnym kierunku, co ma znaczenie w pompach, wentylatorach, sprężarkach i innych układach napędowych.
Do sieci trójfazowych
Przeznaczony do instalacji 3×400 V + N z kontrolą parametrów faz.
Automatyczny powrót
Przekaźnik załącza się po powrocie prawidłowych parametrów zasilania.
Niski pobór mocy
Pobór mocy 1,6 W sprzyja ekonomicznej pracy układu.

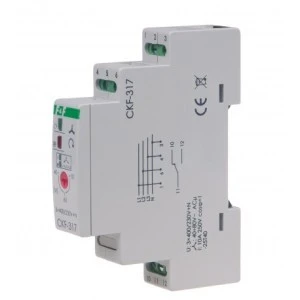

CKF-317-TRMS – wizualizacja urządzenia
Poznaj inne zalety CKF-317-TRMS
Urządzenie ma kompaktową obudowę o szerokości 1 modułu, przystosowaną do montażu w rozdzielnicy na szynie TH-35.
Na froncie widoczne są numerowane zaciski śrubowe do podłączenia przewodów zasilania, neutralnego oraz styków przekaźnika wyjściowego.
Na panelu czołowym znajduje się pokrętło umożliwiające ustawienie progu asymetrii napięciowej w zakresie od 40 do 80 V.
Widoczne diody LED informują o prawidłowej pracy oraz nieprawidłowej kolejności faz lub stanach sygnalizowanych przez urządzenie.
Front urządzenia zawiera czytelne oznaczenia zasilania 3×400 V + N, symbol stanu faz oraz opis funkcji regulacji.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Tak
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
