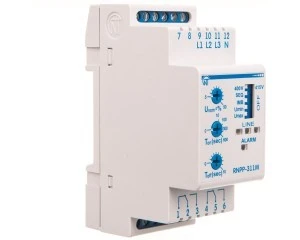

Przekaźnik kolejności zaniku i asymetrii faz 400V AC 0-600s RNPP-311M
Przekaźnik RNPP-311M to urządzenie do monitorowania trójfazowej sieci 400 V AC przeznaczone do wykrywania kolejności faz, asymetrii napięć i zaniku faz oraz do automatycznego odłączania i ponownego załączania obciążeń w instalacjach przemysłowych i komercyjnych.
Cechy techniczne
- Pomiar napięcia: AC; zakresy pomiarowe: 195,5–245 V oraz 340–600 V.
- Funkcje ochronne: wykrywanie kolejności faz, asymetrii faz oraz zaniku faz; automatyczne rozłączenie obciążenia przy nieprawidłowych parametrach.
- Kontrola nadnapięcia i podnapięcia: kontrola 3-fazowa obecna; brak kontroli 1-fazowej i dla prądu stałego.
- Regulowane czasy: zwłoka przy podaniu zasilania 0–600 s (maks. 600 s, min. 0 s); zwłoka przy zaniku zasilania 0–10 s (maks. 10 s, min. 0 s).
- Styki: 1 styk zwierny (NO) do sterowania obwodem rozłączającym.
- Połączenie elektryczne: połączenie śrubowe; zaciski nierozłączalne.
- Wymiary: szer. 35 mm × wys. 93 mm × gł. 58 mm — konstrukcja montowana na szynę DIN.
- Funkcje dodatkowe: regulacja czasu zadziałania i ponownego załączenia oraz sygnalizacja stanu awarii i zadziałania.
- Brak funkcji histerezy zarówno dla pomiarów 1?fazowych, jak i 3?fazowych.
- Zasilanie i sterowanie: napięcie sterowania AC.
- Gwarancja: 36 miesięcy (zgodnie z danymi producenta).
Zastosowanie produktu
- Ochrona silników trójfazowych przed asymetrią napięć i pracą przy odwróconej kolejności faz.
- Zabezpieczenie rozdzielnic i obwodów zasilania w zakładach przemysłowych, instalacjach HVAC i maszynach produkcyjnych.
- Monitorowanie sieci zasilającej i automatyczne sterowanie odłączeniem/ponownym załączeniem odbiorów krytycznych.
- Wykorzystanie w systemach automatyki budynkowej, stacjach transformatorowych i agregatach prądotwórczych do kontroli poprawności parametrów trójfazowych.
