Przekaźnik zaniku i asymetrii faz 10A 1Z 4sek 55V CZF‑B

Cena:
148 szt.
Wysyłka w 24h

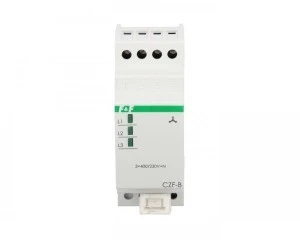

Czujnik zaniku fazy CZF-B

Opis produktu

Stały próg asymetrii napięciowej zadziałania
Styk 1NO


Czujnik zaniku fazy przeznaczony do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.


Zasada działania czujników zaniku fazy


Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s. Opóźnienie wyłączenia zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

Dane techniczne

CN
85364900
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola kolejności faz
Kontrola asymetrii faz
Wysokość [mm]
90
Zakres pomiarowy napięcia [V] od
55
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Szerokość [mm]
35
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
4
Liczba styków zwiernych
1
PKWiU
27.12.24.0
Funkcja kontroli podnapięciowej
Z odłączalnymi zaciskami
Kontrola zaniku fazy
Funkcja kontroli nadnapięciowej
Głębokość [mm]
65
Zakres pomiarowy napięcia [V] do
55
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
400
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0

Dane logistyczne

Ean
5908312593041
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.04
Wysokość opakowania [mm]
39
Długość opakowania [mm]
96
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
