Przekaźnik czasowy 1P 8A 0,1sek‑576h 12‑264V AC/DC wielofunkcyjny PCU‑511UNI
- Producent:F&F
- Seria produktu:PC
- Indeks producenta:PCU-511UNI
- Indeks TIM:0918-417AA-FF017
- Kategoria:Przekaźniki czasowe
- Ocena:5/5(1 opinia)
Cena:
PCU-511UNI
Przekaźnik czasowy PCU-511 UNI
Uniwersalny przekaźnik czasowy PCU-511 UNI do sterowania automatyki
Przekaźnik czasowy PCU-511 UNI to uniwersalne urządzenie do sterowania czasowego w automatyce przemysłowej, budynkowej i domowej. Umożliwia realizację funkcji opóźnionego załączenia, opóźnionego wyłączenia oraz pracy cyklicznej, dzięki czemu sprawdza się w układach wentylacji, ogrzewania, oświetlenia, sygnalizacji oraz innych obwodach wymagających precyzyjnego odmierzania czasu. Szeroki zakres zasilania 12÷264 V AC/DC ułatwia integrację z różnymi instalacjami, a wyjście przekaźnikowe 1 × NO/NC o maksymalnym prądzie obciążenia 8 A pozwala na sterowanie typowymi odbiornikami i obwodami wykonawczymi. Urządzenie oferuje regulowany czas działania od 0,1 s do 576 godz., co daje dużą elastyczność podczas projektowania układów czasowych. PCU-511 UNI jest przeznaczony do montażu na szynie TH-35 w rozdzielnicy, zajmuje tylko 1 moduł szerokości 18 mm i zapewnia czytelną sygnalizację pracy za pomocą diod LED: zielonej dla zasilania oraz czerwonej dla stanu styku. To praktyczne rozwiązanie dla instalatorów i automatyków poszukujących niezawodnego komponentu z kategorii Czasówki, przekaźniki opóźnione załączenie, przekaźniki opóźnione wyłączenie, układy czasowe oraz sterowanie czasowe w automatyce.
Dlaczego warto wybrać PCU-511UNI?
Zasilanie 12÷264 V AC/DC
Regulacja 0,1 s÷576 godz.
Opóźnione załączenie i wyłączenie
Praca cykliczna w dwóch trybach
Wyjście przekaźnikowe 1 × NO/NC
Maksymalny prąd obciążenia 8 A
Montaż na szynie TH-35
Sygnalizacja LED zasilania i styku
Obudowa 1 moduł 18 mm
PCU-511 UNI obsługuje opóźnione wyłączenie, opóźnione załączenie oraz dwa warianty pracy cyklicznej. Pozwala to jednym urządzeniem realizować różne scenariusze sterowania czasowego, od prostego załączenia odbiornika po powtarzalne cykle pracy i przerwy w instalacjach automatyki.
Regulowany czas działania od 0,1 sekundy do 576 godzin umożliwia dopasowanie przekaźnika do krótkich impulsów, długich opóźnień oraz cykli wielodniowych. To zwiększa uniwersalność zastosowania w wentylacji, ogrzewaniu, oświetleniu i sygnalizacji.
Zakres zasilania 12÷264 V AC/DC ułatwia stosowanie przekaźnika w różnych układach sterowania bez konieczności dobierania oddzielnych wersji napięciowych. Urządzenie nadaje się do modernizacji istniejących rozdzielnic oraz budowy nowych systemów automatyki.
Uniwersalne zastosowanie
Do układów automatyki domowej, budynkowej i przemysłowej.
Kompaktowy montaż
Zajmuje jeden moduł w standardowej rozdzielnicy.
Czytelna obsługa
Pokrętła i LED ułatwiają nastawę oraz kontrolę pracy.

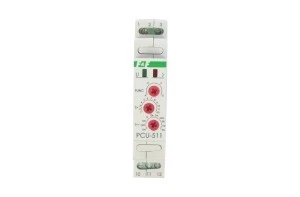

PCU-511UNI – wizualizacja urządzenia
Poznaj inne zalety PCU-511UNI
Urządzenie ma wąską obudowę o szerokości 1 modułu, przeznaczoną do montażu na szynie TH-35 w rozdzielnicy.
Widoczne zaciski śrubowe umożliwiają podłączenie przewodów zasilania oraz obwodu styku przekaźnika zgodnie z oznaczeniami na obudowie.
Na panelu czołowym znajdują się pokrętła FUNC, T↔ i T× do wyboru funkcji, zakresu czasu oraz wartości nastawy.
Na froncie widoczne są wskaźniki LED: zielony do sygnalizacji zasilania oraz czerwony do sygnalizacji stanu styku przekaźnika.
Panel czołowy posiada nadrukowane zakresy czasowe, pozycje ON/OFF oraz oznaczenia funkcji A, B, C i D.
Materiały dodatkowe
Wielofunkcyjne przekaźniki czasowe PCU-510DUO i PCS-516UNI - zasada działania, przegląd funkcji — Zobacz także nasze inne urządzenie
Zegary sterujące - tygodniowy, astronomiczny. Programowanie zegarów z aplikacji mobilnej przez NFC. — Zobacz także nasze inne urządzenie
FOX - funkcja: STEROWANIE CZASOWE — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Kompletny z gniazdem
Tak
Do montażu na szynie TH
Tak
Montaż czołowy
Nie
Blok styków pomocniczych montowany na styczniku
Nie
Funkcja opóźnionego załączania
Tak
Funkcja opóźnionego wyłączenia
Tak
Funkcja załączania impulsowego
Tak
Funkcja wyłączania impulsowego
Tak
Funkcja gwiazda-trójkąt
Nie
Funkcja formowania impulsu
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany
Nie
Zakres nastawy czasu
0,1-2073600 s
Możliwość sterowania zdalnego
Nie
Odpowiedni do systemów zdalnego sterowania
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
12-264 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
12-264 V
Znamionowe napięcie sterowania Us dla DC
12-264 V
Liczba wyjść zwłocznych, styk rozwierny
0
Liczba wyjść zwłocznych, styk zwierny
0
Liczba wyjść zwłocznych, styk przełączny
1
Z wyjściem półprzewodnikowym
Nie
Napięcie pracy dla AC 50 Hz
12-264 V
Napięcie pracy dla AC 60 Hz
12-264 V
Napięcie pracy dla DC
12-264 V
Prąd znamionowy
8 A
Maksymalny prąd załączania
8 A
Szerokość
18 mm
Wysokość
90 mm
Głębokość
65 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj napięcia sterowania
AC/DC
Materiał styków
Stop srebra i dwutlenku cyny (AgSnO2)
Rodzaj napięcia zasilania
AC/DC
Prąd znamionowy
8 mA
Stopień ochrony (IP)
IP20
