Przekaźnik czasowy 1P 10A 0,1sek‑576h 230V AC, 24V AC/DC opóźnione załączenie PCR‑515DUO

  • Indeks producenta:PCR-515DUO
  • Indeks TIM:0918-417YY-FF026
  • Ocena:
Cena:
Ikona o nazwie IconStockAvailable
12 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

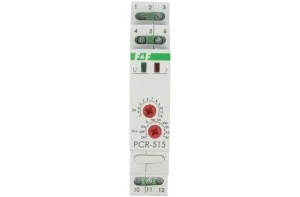

Przekaźnik czasowy PCR-515 DUO

Opis produktu

Funkcja: opóźnione załączenie.
Napięcie zasilania: 230 V AC / 24 V AC/DC
Montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.


Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s: 0,1÷1,2 sek.
1s: 1÷12 sek.
10s: 10÷120 sek.
1m: 1÷12 min.
10m: 10÷120 min.
2h: 2÷24 godz.
1d: 1÷12 dni (24÷288 godz.)
2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

Dane techniczne

CN
85364900
Szerokość [mm]
18
Głębokość [mm]
65
Możliwość sterowania zdalnego
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany
Nie
Z wyjściem półprzewodnikowym
Nie
Funkcja załączania impulsowego
Nie
Zakres nastawy czasu [s] od
0,1
Funkcja opóźnionego wyłączenia
Nie
Funkcja formowania impulsu
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
24
Znamionowe napięcie sterowania Us dla DC [V] od
24
Liczba wyjść bezzwłocznych, styk zwierny
0
Liczba wyjść zwłocznych, styk rozwierny
0
Liczba wyjść zwłocznych, styk przełączny
1
Wyjścia, rewersyjne zwłoczne/bezzwłoczne
Nie
PKWiU
27.12.24.0
Wysokość [mm]
90
Z gniazdem wtykowym
Nie
Odpowiednie tylko dla systemów zdalnego sterowania
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany
Nie
Funkcja opóźnionego załączania
Tak
Funkcja gwiazda-trójkąt
Nie
Zakres nastawy czasu [s] do
86400
Funkcja wyłączania impulsowego
Nie
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Liczba wyjść bezzwłocznych, styk rozwierny
0
Liczba wyjść bezzwłocznych, styk przełączny
0
Liczba wyjść zwłocznych, styk zwierny
0
Blok styków pomocniczych montowany na styczniku
Nie
Rodzaj napięcia sterowania
AC/DC

Dane logistyczne

Ean
5908312595472
Szerokość opakowania [mm]
70
Waga z opakowaniem [kg]
0.06
Wysokość opakowania [mm]
20
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
ul. Konstantynowska 79/81, 95-200 Pabianice
