Przekaźnik czasowy 1P 8A 0,1sek‑576h 230V AC, 24V AC/DC wielofunkcyjny PCU‑518DUO

Cena:

automatyka domowa i przemysłowa

PCU-518DUO

Przekaźnik czasowy PCU-518

Przekaźnik czasowy PCU-518 DUO do sterowania czasowego

Przekaźnik czasowy PCU-518

Dlaczego warto wybrać PCU-518DUO?

Zasilanie 230 V AC lub 24 V AC/DC

Opóźnione załączenie i wyłączenie

Praca cykliczna w automatyce

Czas regulowany 0,1 s–24 h

Zewnętrzny potencjometr nastawy czasu

Wyjście przekaźnikowe 1 × NO/NC

Maksymalny prąd obciążenia 8 A

Montaż na szynie TH-35

Sygnalizacja LED zasilania i styku

Dołączony potencjometr ZP-18 umożliwia wygodną nastawę czasu z zewnątrz rozdzielnicy lub panelu sterowniczego. To rozwiązanie ułatwia obsługę instalacji, gdy moduł przekaźnika pozostaje zamontowany wewnątrz szafy, a regulacja ma być dostępna dla operatora lub serwisu.

Przekaźnik realizuje opóźnione wyłączenie, opóźnione załączenie oraz dwa tryby pracy cyklicznej. Pozwala to stosować go w wielu aplikacjach automatyki, od prostego opóźniania pracy odbiornika po powtarzalne sekwencje załączania i wyłączania urządzeń.

Napięcie zasilania 230 V AC oraz 24 V AC/DC zwiększa możliwości integracji z instalacjami budynkowymi i przemysłowymi. Jeden model może być stosowany zarówno w typowych rozdzielnicach sieciowych, jak i w układach sterowania niskonapięciowego.
Przekaźnik czasowy PCU-518 Przekaźnik czasowy PCU-518 Przekaźnik czasowy PCU-518
Precyzyjne sterowanie

Precyzyjne sterowanie

Regulacja czasu pozwala dopasować pracę odbiornika do procesu.

Łatwa integracja

Łatwa integracja

Standardowy montaż i wyjście przekaźnikowe ułatwiają podłączenie.

Czytelna diagnostyka

Czytelna diagnostyka

Diody LED pokazują zasilanie oraz stan styku.

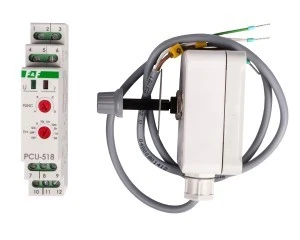

PCU-518DUO – wizualizacja urządzenia

Przekaźnik czasowy PCU-518

Poznaj inne zalety PCU-518DUO

Urządzenie ma obudowę o szerokości 1 modułu, przeznaczoną do montażu w rozdzielnicy elektrycznej.

Widoczne zaciski śrubowe umożliwiają podłączenie przewodów zasilania, obciążenia oraz zewnętrznego potencjometru zgodnie z oznaczeniami.

Na panelu czołowym znajdują się pokrętła wyboru funkcji pracy i zakresu czasowego, służące do konfiguracji działania przekaźnika.

Zielona dioda informuje o zasilaniu, a czerwona dioda pokazuje stan styku przekaźnika podczas pracy urządzenia.

Zewnętrzny potencjometr ZP-18 znajduje się w osobnej puszce z dławnicą i przewodem przyłączeniowym o długości 70 cm.

Materiały dodatkowe

Wielofunkcyjne przekaźniki czasowe PCU-510DUO i PCS-516UNI - zasada działania, przegląd funkcji — Zobacz także nasze inne urządzenie

Zegary sterujące - tygodniowy, astronomiczny. Programowanie zegarów z aplikacji mobilnej przez NFC. — Zobacz także nasze inne urządzenie

FOX - funkcja: STEROWANIE CZASOWE — Zobacz także nasze inne urządzenie

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Kompletny z gniazdem
Tak
Do montażu na szynie TH
Tak
Montaż czołowy
Nie
Blok styków pomocniczych montowany na styczniku
Nie
Funkcja opóźnionego załączania
Tak
Funkcja opóźnionego wyłączenia
Tak
Funkcja załączania impulsowego
Tak
Funkcja wyłączania impulsowego
Tak
Funkcja gwiazda-trójkąt
Nie
Funkcja formowania impulsu
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany
Nie
Zakres nastawy czasu
0,1-2073600 s
Możliwość sterowania zdalnego
Nie
Odpowiedni do systemów zdalnego sterowania
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz
195-253 V
Znamionowe napięcie sterowania Us dla DC
21-27 V
Liczba wyjść zwłocznych, styk rozwierny
0
Liczba wyjść zwłocznych, styk zwierny
0
Liczba wyjść zwłocznych, styk przełączny
1
Z wyjściem półprzewodnikowym
Nie
Napięcie pracy dla AC 50 Hz
195-253 V
Napięcie pracy dla DC
21-27 V
Prąd znamionowy
8 A
Maksymalny prąd załączania
8 A
Szerokość
18 mm
Wysokość
90 mm
Głębokość
65 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj napięcia sterowania
AC/DC
Materiał styków
Stop srebra i dwutlenku cyny (AgSnO2)
Rodzaj napięcia zasilania
AC/DC
Prąd znamionowy
8 mA
Stopień ochrony (IP)
IP20

Poznaj nasze inne rozwiązania!

O firmie F&F

F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.

Siedziba firmy F&F

Dane techniczne

CN
85364900
Szerokość [mm]
18
Głębokość [mm]
65
Możliwość sterowania zdalnego
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany
Nie
Z wyjściem półprzewodnikowym
Nie
Funkcja załączania impulsowego
Tak
Zakres nastawy czasu [s] od
0,1
Funkcja opóźnionego wyłączenia
Tak
Funkcja formowania impulsu
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
24
Znamionowe napięcie sterowania Us dla DC [V] od
24
Liczba wyjść bezzwłocznych, styk zwierny
0
Liczba wyjść zwłocznych, styk rozwierny
0
Liczba wyjść zwłocznych, styk przełączny
1
Wyjścia, rewersyjne zwłoczne/bezzwłoczne
Nie
PKWiU
27.12.24.0
Wysokość [mm]
90
Z gniazdem wtykowym
Nie
Odpowiednie tylko dla systemów zdalnego sterowania
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany
Nie
Funkcja opóźnionego załączania
Tak
Funkcja gwiazda-trójkąt
Nie
Zakres nastawy czasu [s] do
2073600
Funkcja wyłączania impulsowego
Tak
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Liczba wyjść bezzwłocznych, styk rozwierny
0
Liczba wyjść bezzwłocznych, styk przełączny
0
Liczba wyjść zwłocznych, styk zwierny
0
Blok styków pomocniczych montowany na styczniku
Nie
Rodzaj napięcia sterowania
AC/DC
