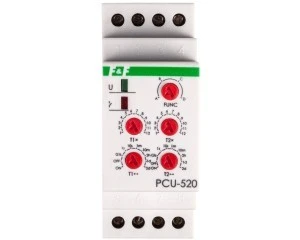

Przekaźnik czasowy 2P 8A 0,1sek‑576h 24V AC/DC wielofunkcyjny PCU‑520‑24V
- Producent:FIF
- Seria produktu:PC
- Indeks producenta:PCU-520-24V
- Indeks TIM:0918-417YY-FF036
- Kategoria:Przekaźniki czasowe
- Ocena:
Cena:
Przekaźnik czasowy PCU-520 24 V
Opis produktu
Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).
Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 24 V AC/DC
Montaż: na szynie 35 mm
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
| 0,1s: | 0,1÷1,2 sek. |
| 1s: | 1÷12 sek. |
| 10s: | 10÷120 sek. |
| 1m: | 1÷12 min. |
| 10m: | 10÷120 min. |
| 2h: | 2÷24 godz. |
| 1d: | 1÷12 dni (24÷288 godz.) |
| 2d: | 2÷24 dni (48÷576 godz.) |
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.
