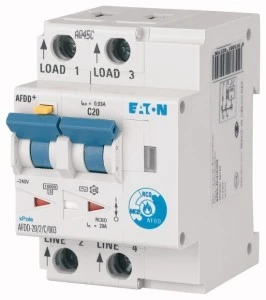

Przeciwpożarowy detektor iskrzenia AFDD 2P B 20A 0,03A typ A AFDD‑20/2/B/003‑A 187219

Przeciwpożarowy detektor iskrzenia 2P B 20A 0,03A typ A AFDD-20/2/B/003-A 187219

AFDD-20/2/B/003-A to przeciwpożarowy detektor iskrzenia (AFDD) 2-biegunowy, przeznaczony do wykrywania i przerywania obwodów z występowaniem iskrzeń oraz prądów upływowych typu A. Stosowany w instalacjach budynków mieszkalnych i obiektów funkcjonalnych do ochrony obwodów jednofazowych.

Cechy techniczne

• Prąd znamionowy: 20 A; napięcie znamionowe: 230 V AC; częstotliwość pracy: 50 Hz.
• Znamionowy prąd różnicowy: 0,03 A (30 mA); typ detekcji: A (wykrywa składowe stałe i przemienne prądu upływu).
• Charakterystyka wyzwalania: B; liczba biegunów: 2; biegun N: brak jednoczesnego rozłączania.
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA.
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20 (IP40 po zabudowie).
• Zakres temperatur pracy: -25 °C do +40 °C.
• Wymiary montażowe: szerokość montażowa 54 mm (3 moduły), głębokość wbudowania 67 mm; wymiary obudowy: 45 mm (wtyczka) / 80 mm (gniazdko).
• Przystosowanie: przeciwpożarowy detektor iskrzenia typu AFDD, zgodność funkcjonalna z wymaganiami instalacji ochrony przeciwpożarowej (normy techniczne wskazane w dokumentacji producenta).

Zastosowanie produktu

• Ochrona obwodów gniazd i przewodów w budynkach mieszkalnych — detekcja iskrzeń powstających w wyniku uszkodzeń przewodów, złych połączeń lub uszkodzeń urządzeń.
• Zastosowania w obiektach funkcjonalnych i użyteczności publicznej wymagających dodatkowej ochrony przeciwpożarowej obwodów elektrycznych.
• Instalacje rozdzielnic modułowych na szynę DIN, w układach jednofazowych z napięciem znamionowym 230 V.
• W instalacjach, gdzie konieczne jest jednoczesne zabezpieczenie przed skutkami iskrzeń i upływów prądu (funkcja AFDD + RCD typu A).
