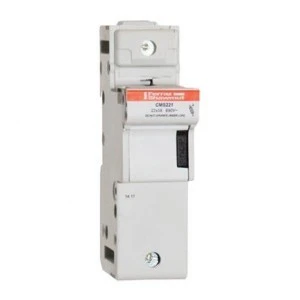

Podstawa bezpiecznikowa modułowa na szynę DIN 1P CMS221 22x58 IP20 T331079

Opis produktu

Innowacyjna i kompleksowa seria uchwytów bezpiecznikowych Modulostar® firmy Mersen. Modułowe uchwyty bezpiecznikowe spełniają normy IEC i zapewniają stopień ochrony IP20, w tym bezpieczną wymianę bezpiecznika (za pomocą prostego ruchu palca). Dostępne są w wersjach 1-, 2-, 3- lub 4-biegunowych, z wizualnym wskaźnikiem przepalenia bezpiecznika lub bez niego, w wersji IEC lub IEC + UL. Uchwyty wielobiegunowe można również zmontować na miejscu, korzystając z zestawu montażowego z bolcami. W rozmiarach 14 lub 22 seria oferuje możliwość zastosowania mikroprzełączników (dostarczanych z uchwytami lub zamawianych osobno) do zdalnej sygnalizacji. Seria Modulostar® jest wykonana z wytrzymałego i trwałego tworzywa termoplastycznego lub termoutwardzalnego.

---

Dane identyfikacyjne

• Numer artykułu: T331079

• Numer katalogowy: CMS221

• Opis: Uchwyt bezpiecznikowy Modulostar® rozmiar 22x58 IEC 690VAC 690VDC 1-biegunowy IP20

• Kod EAN/UPC: 8430399000343

---

Parametry techniczne

• Napięcie znamionowe AC IEC: 690 V

• Napięcie znamionowe DC IEC: 690 V

• Prąd znamionowy: 125 A

• Zgodność z ROHS: Tak

• AC lub DC: AC/DC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR): 100 kA

• Rozmiar bezpiecznika: 22x58

• Szczegóły konstrukcji: CMS22 jednobiegunowy

• Liczba biegunów: 1-biegunowy

• Moment dokręcania: 4 N·m

• Znamionowe napięcie impulsowe wytrzymywane: 8 kV

• Znamionowe napięcie izolacji: 690 V

• Montaż instalacyjny: Szyna DIN zgodnie z EN 60715

---

Wymiary produktu

• Szerokość: 35 mm

• Długość: 76,5 mm

• Wysokość: 127,5 mm

---

Opakowanie sprzedażowe

• Ilość w opakowaniu: 6 szt.

• Waga opakowania: 1,308 kg

• Wymiary opakowania:

  • Szerokość: 128 mm

  • Długość: 213 mm

  • Wysokość: 78 mm

---

Dodatkowe informacje

• Grupa produktów: Uchwyty bezpiecznikowe

• Waga produktu: 0,218 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 125 A
